4-канальный диммер Crestron DIN-1DIM4 для DIN-рейки

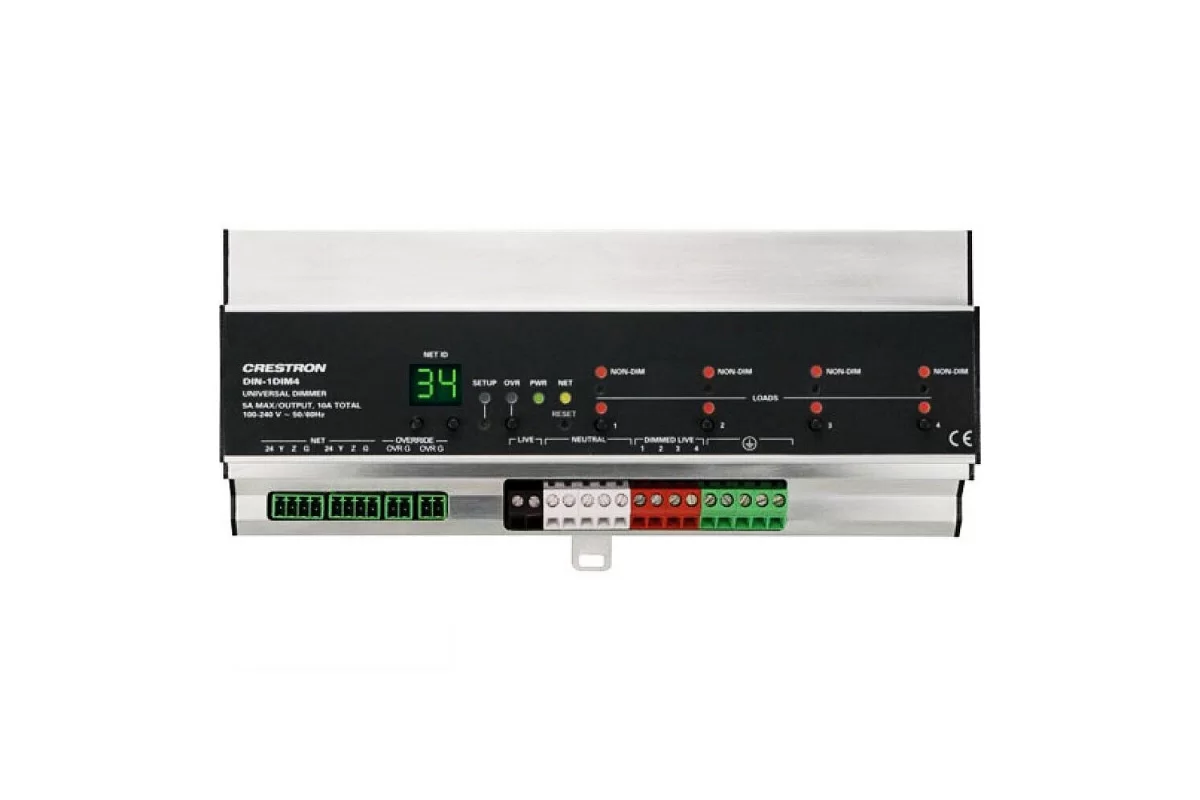

Crestron DIN-1DIM4 - 4 канальный диммер для установки на DIN-рейку

DIN-1DIM4 является монтируемым на DIN-рейку модулем управления освещением с четыремя каналами диммирования. Одна модель поддерживает 120 и 220-277 вольтовую электронную и магнитную низковольтную, накаливания, неоновую, с холодным катодом, 2 проводную регулируемую флюоресцентную и нерегулируемую нагрузку до 5 А на канал, 10 А на модуль.
Схема определения синхронной фазы
Собственная технология Crestron фильтра перехода через ноль дает выдающуюся невосприимчивость к помехам на линии , уменьшая мерцание ламп и компенсируя колебания напряжения и частоты в линии.

Общее реле с воздушным зазором
Когда все четыре каналы выключены, встроенное общее реле  размыкается, полностью обесточивая все четыре канала и позволяя безопасно выполнять любые работы по обслуживанию или замене ламп.

Клемма обхода автоматики
Клемма обхода автоматики предназначена для подключения внешнего выключателя и служит для немедленного обхода программы системы управления и установки выхода каждого канала в заранее заданный уровень. Уровни могут быть заданы и сохранены локально с передней панели или удаленно через ПО.

Установка на DIN-рейку
DIN-1DIM4 фиксируется на стандартной DIN-рейке, устанавленной в настенном шкафу. Провода подключаются к винтовым зажимам расположенным вдоль нижней стороны, легко доступным для монтажа и обслуживания. Все органы управления и индикаторы расположены в центре передней панели. При установке в ящик со стандартной 45мм прорезью, передняя панель DIN-1DIM4 остается доступной, в то время как все соединения скрыты.

DIN-1DIM4 связывается с процессором автоматизации DIN-AP3 или другим процессором автоматизации Crestron 3-й серии через управляющую сеть Cresnet. Пара присутствующих на DIN-1DIM4 портов Cresnet позволяют соединять несколько DIN реечных управляющих модулей цепью.

Технические характеристики:

• 4 канала диммирования
• 120-277 В , 50/60Гц
• Возможность работы с нерегулируемой нагрузкой
• Общее механическое реле
• Клемма обхода автоматики
• Шина Cresnet®
• Настройка с лицевой панели или программно
• Программирование функций через DIN-AP3
• Монтаж на DIN рейку, ширина 12 единиц
• Допуск CEC раздел 24 2013
• 1 - Винтовые клеммные зажимы допускают подсоединение проводника до 2,5 мм2 (12AWG).
• 2 - Прибор выделяет значительное количество тепла при полной нагрузке и его не следует устанавливать в шкафу с недостаточной вентиляцией, при которой температура превысит 40°С. Для правильной вентиляции и рассеяния тепла, следует оставить минимум по 102 мм над прибором и под ним, рекомендуется оставлять свободное пространство 153 мм.
