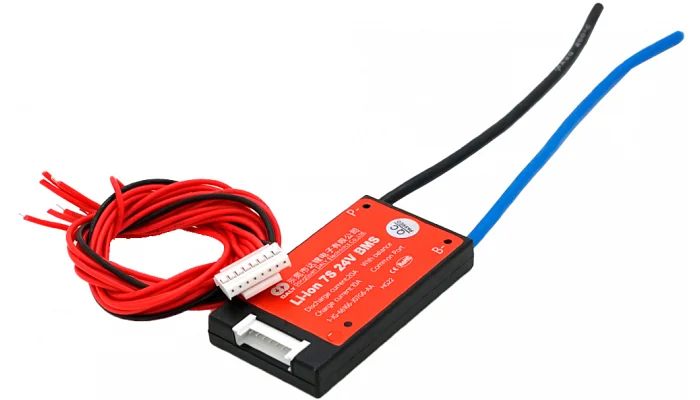

BMS плата DaLy Li-ion 7S 24V 10/20A

BMS плата DaLy Li-ion 7S 24V 10/20A

Эта плата управления аккумулятором предназначена для литий-ионных батарей конфигурации 7S и используется в системах, где важны компактность, стабильность работы и постоянный контроль состояния элементов. После установки она становится центральным компонентом аккумуляторного блока, который отслеживает ключевые параметры работы в режиме реального времени. Такое решение позволяет сохранить предсказуемое поведение батареи при ежедневной эксплуатации и переменных режимах нагрузки.

Во время работы система анализирует напряжение каждой группы ячеек и контролирует процессы заряда и разряда. Для аккумуляторных сборок на 24 В это помогает удерживать элементы в безопасном диапазоне рабочих параметров и предотвращать накопление критических отклонений. Автоматический режим работы избавляет от необходимости постоянного контроля со стороны пользователя и обеспечивает стабильную работу аккумулятора в течение всего цикла эксплуатации.

Плата оснащена комплексом защит, которые срабатывают при переразряде, перезаряде, коротком замыкании и превышении допустимого тока. Такие механизмы позволяют минимизировать риск повреждения элементов аккумулятора и сохранить работоспособность батарейного блока. Дополнительная функция балансировки способствует более равномерному распределению заряда между ячейками.

Небольшие размеры платы позволяют использовать её в компактных аккумуляторных сборках, где свободное пространство ограничено. При этом система сохраняет полный набор функций мониторинга и защиты, необходимых для безопасной эксплуатации литий-ионных батарей.

Основные преимущества:

• Минимальное собственное потребление снижает потери энергии во время длительного хранения аккумулятора
• Компактные размеры позволяют использовать больше полезного объёма внутри батарейного корпуса
• Равномерное распределение заряда между ячейками уменьшает вероятность преждевременного выхода отдельных элементов из строя
• Контроль критических режимов эксплуатации способствует сохранению стабильных характеристик аккумуляторной сборки

Характеристики:

• Конфигурация: 7S
• Номинальный ток разряда: 20 А
• Номинальный ток заряда: 10 А
• Номинальное напряжение заряда: 29,4 В
• Ток балансировки: 30±5 мА
• Напряжение включения балансировки: 4,175 В
• Защита от перезаряда: 4,25±0,05 В
• Защита от переразряда: 2,7±0,05 В
• Восстановление после переразряда: 3,0±0,05 В
• Ток защиты разряда: 60±10 А
• Ток защиты заряда: 13±3 А
• Задержка защиты короткого замыкания: 200-500 мс
• Сопротивление цепи: <20 mΩ
• Собственное потребление: <100 µA
• Габариты: 59×34×9 мм

Рекомендации:

1. Запрещено подключать балансировочные провода после силовых контактов

2. Не допускается использование ячеек с разной остаточной ёмкостью в одной сборке

3. Запрещено размещать плату вплотную к источникам постоянного нагрева

4. Не рекомендуется хранение сборки с полностью заряженными ячейками длительное время

5. Можно использовать только после проверки правильности последовательности подключения секций

6. Запрещено выполнять пайку проводников при подключённом аккумуляторе

7. Не допускается эксплуатация при механическом повреждении изоляции балансировочных проводов

8. Запрещено использовать плату при наличии следов окисления на контактных соединениях

9. Можно эксплуатировать только после проверки отсутствия межсекционных замыканий
