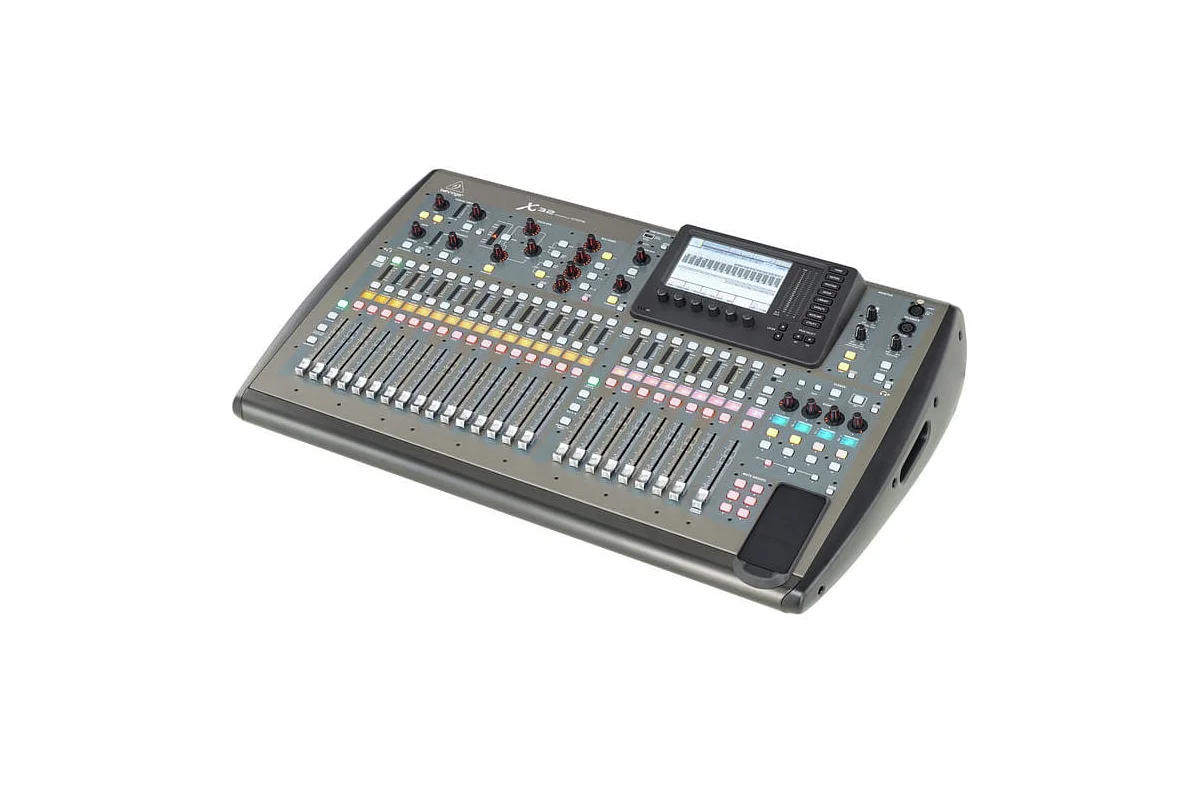

Цифровий мікшерний пульт BEHRINGER X32 EU

Behringer X32 змінив правила гри, повністю переосмисливши можливості цифрового мікшера — і сотні тисяч користувачів насолоджуються результатами. Плавний робочий процес у поєднанні з повністю інтерактивним користувацьким інтерфейсом забезпечує миттєве ознайомлення та вселяє впевненість. Передові технології та ретельний дизайн забезпечують видатну звукову продуктивність за надзвичайно доступною ціною — повністю змінюючи гру.

Покращений робочий процес і багатоканальна мережева підтримка

З введенням нової прошивки X32 версії 2.0 ми не тільки значно поліпшили робочий процес, але і додали нові можливості, включаючи «Акустичну інтеграцію» для повного підключення і управління вашими акустичними і внутрішньовушними моніторними системами (IEM). Ми повністю переосмислили понад 50 вбудованих ефектів «Plug-Ins» і додали приклади класичних процесорів на основі «True Physical Modeling». Також ми зробили X32 ще більш гнучким, додавши змінні карти розширення для підключення до багатоканальних аудіомереж через USB, ADAT, MADI і Dante, на додаток до вбудованих підключень ULTRANET і AES50. X32 надає потужність цифрового управління без компромісів.

Інтуїтивно. Миттєво. Природно.

X32 — це інтерфейс між вашим розумом і звуком... перетин творчості та виробництва. Незалежно від того, чи звикли ви до цифрових мікшерів, інтерфейс X32 пропонує плавний досвід мікшування, який відразу відчувається як рідний.

З останньою прошивкою версії 2.0 ми додали нові функції управління сценами та еквалайзера, включаючи 100-смуговий аналізатор реального часу, гнучку можливість імпорту/експорту бібліотек і прискорене редагування ефектів.

Ми також додали 16 нових ефектів "Plug-Ins" на основі True Physical Modeling знаменитого класичного аудіообладнання. Цей процес означає, що ми фактично "перебудували" класичне аналогове обладнання в цифровому середовищі.

І ще ми додали приголомшливу цифрову мережу, яка дозволяє підключатися до нових акустичних систем Turbosound iQ через простий кабель CAT5. Ми називаємо це «Акустичною інтеграцією».

Ця високопродуктивна серія iQ також включає автентичне акустичне моделювання деяких з найвідоміших у світі акустичних систем — все це можна дистанційно керувати з X32.

Це повне рішення, на яке ви чекали.

Моторизовані фейдери

X32 оснащений повним набором з 25 довгохідних моторизованих сервофейдерів 100 мм для основного управління міксом. Працюючи в зв'язці з LCD Scribble Strips і TFT-дисплеєм, фейдери виконують безліч функцій, завжди інформуючи вас.

Окремі секції фейдерів для входів і груп/шин дозволяють зручно призначати входи на групи/шини. З можливістю зберігання до 100 сцен моторизовані фейдери X32 оживають в момент виклику сцени.

LCD Scribble Strips

Автоматизована поверхня управління X32 розроблена, щоб надавати вам необхідне управління в потрібний момент. Всього 29 програмованих LCD Scribble Strips забезпечують ідентифікацію каналів/шин, що відповідає тому, що ви контролюєте.

Використовуйте їх для введення тегів входів/виходів, додавання впізнаваних іконок і призначення кольорів для створення візуальних груп для миттєвого розпізнавання схожих входів.
Просте, елегантне та ефективне рішення — і вам більше ніколи не знадобиться клейка стрічка.

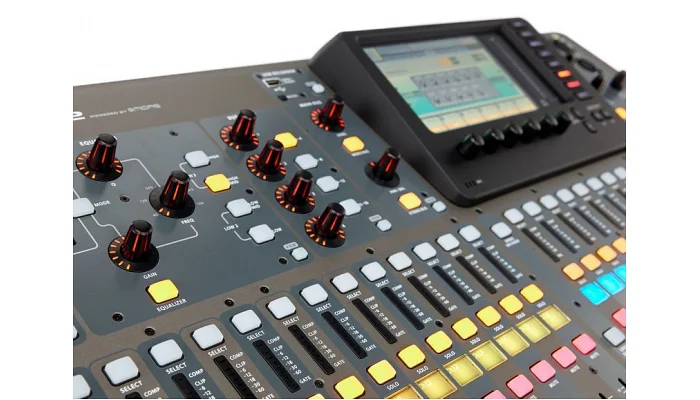

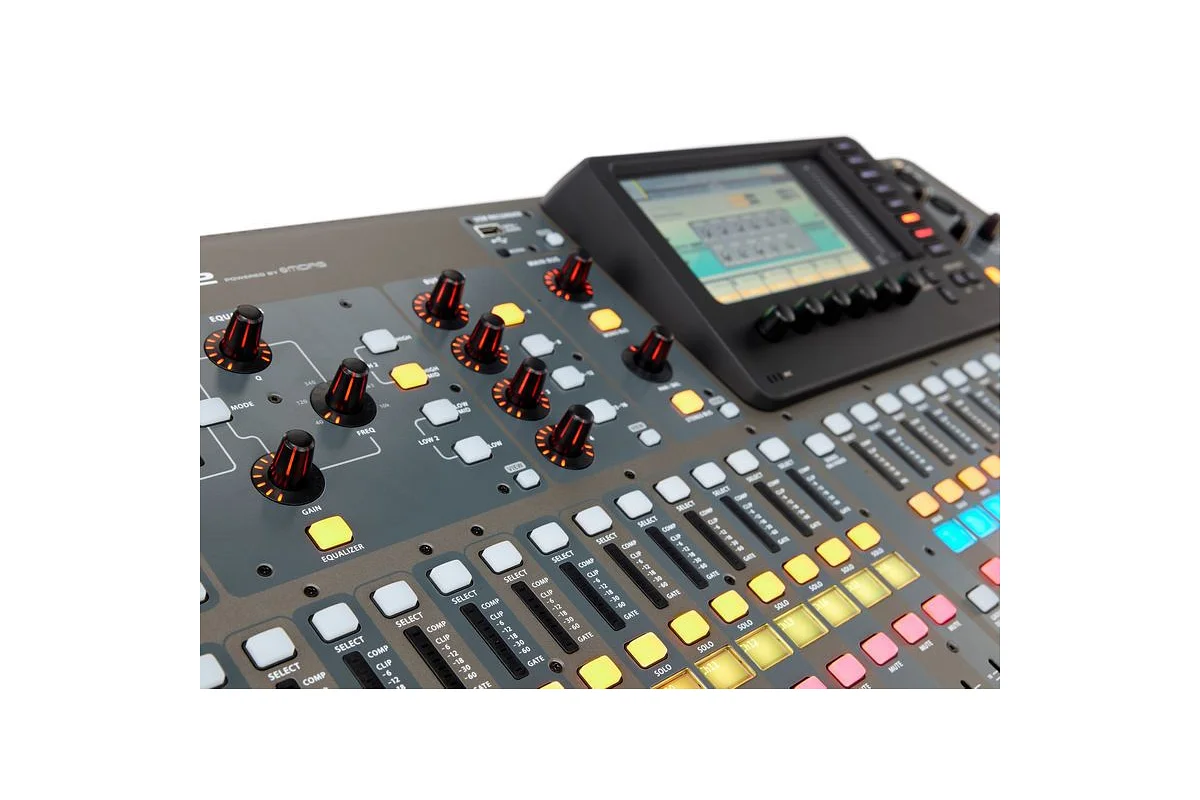

Секція канального стрипу

Канальний стрип X32 об'єднує найбільш важливі параметри обробки каналу в одну секцію, так що незалежно від того, над яким каналом ви працюєте, елементи управління завжди однакові.

Ефективна компоновка заснована на десятиліттях досвіду проектування консолей BEHRINGER і відгуках наших користувачів. Оптимізоване підсвічування елементів управління забезпечує чітку індикацію рівнів або стану з будь-якого кута огляду.

Підсвічувані поворотні енкодери і перемикачі дають вам контроль над настройками попереднього підсилювача, частотною полицею, двома секціями динаміки, а також багатомодовим повністю параметричним еквалайзером, посиланнями на шину, основним, моно- і стереопанорамуванням.

7-дюймовий головний дисплей

7-дюймовий кольоровий TFT-дисплей X32, видимий при денному світлі, показує необхідні параметри в потрібний момент. Обраний за високу контрастність і видимість на відкритому повітрі, TFT ідеально підходить для концертів і фестивалів на відкритому повітрі. В оточенні високоточних, контекстно-залежних тактильних енкодерів екран оживає і миттєво відображає у високій роздільній здатності всі зміни, застосовані до широкого спектру параметрів.

Інтелектуальний дизайн забезпечує управління життєво важливими функціями, такими як ефекти, вимірювання, маршрутизація та багато іншого, за одне або два натискання кнопки.

Функція Sends on Fader

X32 привносить зручність цифрового мікшування і в мікси допоміжних і вихідних шин завдяки функції Sends on Fader. Ця неймовірна функція дозволяє створювати потужні, виділені субмікси для моніторингу, вторинних зон і багато чого іншого — не впливаючи на фронт-оф-хаус мікс або рівні. X32 дозволяє відправляти вибрані сигнали на будь-яку допоміжну або вихідну шину і налаштовувати ідеальний мікс за допомогою канальних фейдерів. Консоль запам'ятовує положення фейдерів і миттєво викликає їх при виборі шини для швидких коригувань.

Групи DCA

Групи DCA (Digitally Controlled Amplifier) дозволяють керувати декількома сигналами одночасно, не змішуючи їх в шину підгрупи. 8 груп DCA в X32 дозволяють керувати декількома сигналами за допомогою одного фейдера, наприклад, всім міксом барабанів, секцією духових або бек-вокалістів.

Управління DCA впливає на фронт-оф-хаус мікс, при цьому дозволяючи окремим шинам залишатися незмінними. Результат — настроюваний робочий процес, що забезпечує максимальну гнучкість, але при цьому дозволяє окремим шинам і підгрупам виконувати свої функції, такі як посилки в зони, трансляційні потоки тощо.

Секція Assign

У той час як деякі цифрові консолі пропонують лише кілька користувацьких елементів управління, секція Assign в X32 встановлює новий стандарт, надаючи в цілому 36 повністю настроюваних елементів управління на трьох окремих шарах.

Як і у випадку з каналами та шинами, для негайної ідентифікації передбачені індивідуальні Scribble Strips. Кнопки можна налаштувати для ввімкнення/вимкнення параметрів, налаштування часу ефектів шляхом натискання або переходу до конкретних екранних видів.

Поворотні енкодери з LED-кільцями можуть бути призначені для конкретних параметрів каналу або додаткових параметрів у секції динаміки, що відносяться до поточного вибору каналу.

Акустична інтеграція — революція в живому звуці

Легендарна британська компанія Turbosound, якій 40 років і яка славиться виробництвом одних з кращих акустичних систем в світі, об'єдналася з Behringer для безшовної інтеграції мікшерних і акустичних систем. Ми називаємо це «Акустичною інтеграцією».

Шина ULTRANET в X32 дозволяє передавати до 16 каналів чистого цифрового аудіо в масив акустичних систем Turbosound iQ — все через один кабель CAT5, разом з даними управління для віддаленого налаштування звукових пресетів.

Крім того, серія iQ включає автентичне акустичне моделювання деяких з найвідоміших у світі акустичних систем, якими можна дистанційно керувати з X32, дозволяючи звукоінженеру застосовувати різні моделі акустичних систем у реальному часі прямо з мікшерного пульта.

«Акустична інтеграція» — це наступна революція в живому звуці.

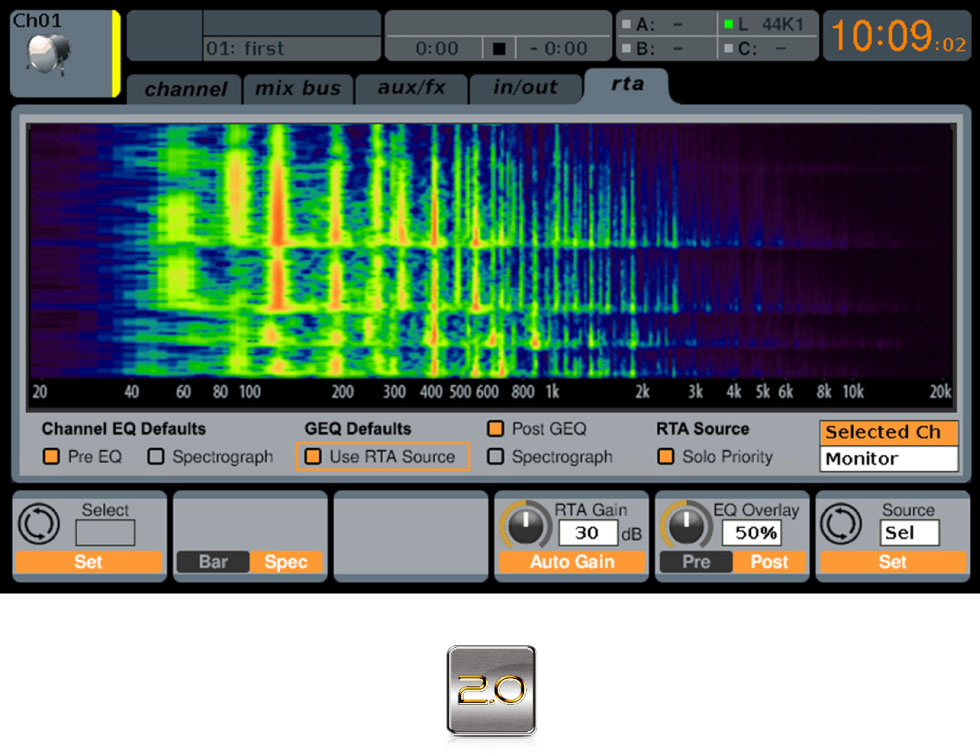

100-смуговий RTA для всіх канальних/шинних еквалайзерів

X32 тепер включає високоточний 100-смуговий аналізатор реального часу (RTA) з повноекранним і спектрографічним видами. Цей високоточний RTA відображає розподіл аудіоенергії по 100 частотних смугах у часі — захоплюючи сонограму тривалістю до 10 секунд.

Перемикайтеся між великим видом RTA, що відображає будь-який доступний сигнал у повній роздільній здатності, або комбінованим видом з RTA, показаним над кривими еквалайзера каналів і шин.

Спостерігайте результати ваших налаштувань фільтрів прямо в аудіоспектрі. Крім того, RTA може відображатися поверх 31-смугових графічних еквалайзерів в стійці ефектів.
Моніторинг і управління частотами ніколи не були простішими!

16 захоплюючих ефектів "Plug-Ins" на основі True Physical Modeling

Ми додали 16 нових ефектів "Plug-Ins" до X32, надаючи доступ до більш ніж 50 ефектів, які в іншому випадку коштували б десятки тисяч доларів у вигляді апаратного забезпечення.

Ця нова генерація висококласних ефектів "Plug-Ins" заснована на True Physical Modeling класичного аудіообладнання. Ми фактично "перебудували" класичне аналогове обладнання в цифровому середовищі і включили моделі легендарних процесорів, таких як компресори Urei 1176*, Teletronix LA-2A* і Fairchild 670*, а також еквалайзери Pultec* EQP-1a і EQ5 та ін. Ми також додали передовий 5-смуговий мультитрековий компресор.

І нарешті, X32 тепер може одночасно запускати 4 стереореверберації студійної якості разом з 8 каналами 31-смугового графічного еквалайзера. Це дозволяє замінити старе зовнішнє обладнання на повністю викликане вбудоване рішення.

Розділення підсилення і віддалене управління для FOH і моніторингу

Новий режим Gain Split розділяє підсилення каналу (trim) від підсилення головного підсилювача, дозволяючи інженерам FOH і/або моніторингу незалежно регулювати локальне підсилення в цифровому вигляді.

Крім того, нова опція HA Gain Remote дозволяє дистанційно керувати підсиленням консолі з зовнішньої консолі, наприклад, при використанні X32 RACK в якості стейджбокса.

Більша гнучкість маршрутизації та обробки

З останнім оновленням прошивки маршрутизація X32 стала ще більш гнучкою. Вихідні сигнали і виходи XLR тепер обробляються окремо, дозволяючи направляти сигнали від джерел AES50 або карт розширення безпосередньо на аналогові виходи X32.

Наприклад, тепер ви можете використовувати виходи X32 RACK для прямої маршрутизації сигналів PA або моніторингу з основної або FOH консолі. Нові точки відведення виходу можна встановити до або після заглушення для більшої зручності з вашими персональними моніторними мікшерами P16. Це дуже корисно в ситуаціях, коли ви не хочете, щоб групи заглушення переривали потік сигналу.

Потужні нові інструменти для управління сценами і шоу

Представляємо Cue List, інноваційний спосіб автоматизації завантаження сцен і нових "Snippets" в різні моменти шоу. Кожен із 500 записів Cue може завантажувати будь-яку з 100 сцен або Snippets окремо або одночасно. Це дає вам приголомшливу загальну кількість 500 Cue x 100 Scenes x 100 Snippets!

Наприклад, збережіть ваші улюблені налаштування еквалайзера для барабанів на каналах 1–8 як Snippet, що викликається миттєво як окремий пресет, повністю незалежно від загальної сцени консолі. Це як створення знімка параметра на вході, поверненні, слоті ефектів, шині, матриці, основному каналі або групі DCA — і збереження його для швидкого доступу, коли він вам потрібен.

MIDAS — Золотий попередній підсилювач

Топологія входів X32 — мікрофонні передпідсилювачі, програмовані регулятори підсилення і етапи АЦП — були розроблені спеціальною інженерною командою Midas, компанією, відомою своїми відзначеними нагородами конструкціями мікрофонних передпідсилювачів.

Розроблені як єдина, цілісна система і побудовані навколо високоякісних багатоканальних АЦП Cirrus Logic, ці фірмові попередні підсилювачі захоплюють кожен нюанс вхідного сигналу, забезпечуючи чудову звукову продуктивність.

Налаштування підсилення повністю програмоване і охоплює загальний діапазон в 72 дБ з точним дозволом 0.5 дБ на крок. Підтримуючи максимальний рівень вхідного сигналу +23 дБн, X32 робить аналогові регулятори гучності і перемикачі педів пережитком минулого.

Мережеве аудіо та інтерфейси

X32 включає безліч можливостей управління і мережевого підключення в якості стандартних функцій. Двопортове цифрове мережеве підключення AES50 підтримує до 96 каналів аудіо через екранований кабель CAT5 (STP), дозволяючи використовувати віддалені стейджбокси і ділитися сигналами між декількома підключеними X32. Вбудована мережа ULTRANET надає 16-канальний цифровий мікс безпосередньо для персональних моніторних мікшерів P16 без додаткового обладнання, витрат або затримок. Ethernet, USB 2.0, MIDI — все це стандартні функції X32.

S16

Цифровий стейджбокс S16 закриває розрив між сценою і FOH (фронт-оф-хаус), розміщуючи 16 повністю програмованих, дистанційно керованих мікрофонних передпідсилювачів Midas і 8 аналогових балансних виходів XLR на стороні сцени. Підключення здійснюється через один екранований кабель CAT5 (STP), при цьому до трьох стейджбоксів S16 можуть бути з'єднані в ланцюжок для передачі 48 каналів на вхід і 24 на вихід на сцену. Подвійні порти AES50 на X32 дозволяють підключати і маршрутизувати до 96 вхідних каналів в одній системі.

• Порти AES50 з технологією SuperMAC від Klark Teknik для ультранизької затримки (сумісно з внутрішньовушним моніторингом)
• Подвійні порти AES50, кожен для каскадування до трьох пристроїв S16 — без необхідності в мержері або роутері
• Точна світлодіодна індикація і 7-сегментні дисплеї для контролю сигналу на сцені
• Вихід для навушників, що призначається на будь-який з входів/виходів для моніторингу на сцені
• Підключення для системи персонального моніторингу Behringer P16 для внутрішньовушних додатків
• Подвійні виходи ADAT для використання в режимі сплітера і автономних цифрових багатоканальних додатках
• MIDI вхід/вихід для двостороннього зв'язку між консоллю FOH і MIDI-пристроями на сцені

Що таке AES50 і SuperMAC?

AES50 одночасно забезпечує високу кількість каналів, надзвичайно низькі і детерміновані затримки, точний розподіл синхронізованого мережевого тактового сигналу, виявлення помилок, резервування мережі з простим розгортанням і зручністю використання для задоволення потреб індустрії живих виступів.
Ця унікальна комбінація також корисна для додатків у живому та студійному записі, а також постпродакшні, мовленні та інфраструктурі маршрутизації аудіо. SuperMAC — це пропрієтарна реалізація AES50, що належить Klark Teknik. Спочатку розроблена Sony Pro-Audio Labs в Оксфорді, Великобританія, вона лежить в основі відкритого стандарту AES50 для цифрової аудіомережевої взаємодії — High Resolution Multi-channel Audio Interconnection (HRMAI), опублікованого Audio Engineering Society, Inc.

• 48 двонаправлених аудіоканалів @ 48 кГц через кабель з роз'ємами RJ45
• Дуплексне з'єднання одним кабелем для аудіо та тактових сигналів
• Передача аудіоданих по фізичному рівню Ethernet
• Висока кількість каналів і ультранизька детермінована затримка (2 x 3 семпли = 1/8 мс на вузол)
• Точний розподіл синхронізованого тактового сигналу
• Повне виявлення та управління помилками
• Можливість резервування мережі
• Мінімальна конфігурація — повна простота розгортання та використання

Допоміжний канал даних, сумісний з протоколом Ethernet TCP/IP

Стійка ефектів

X32 включає великий набір вбудованих ефектів, роблячи зовнішні стійки обробки застарілими. Віртуальна стійка ефектів оснащена 8 справжніми стереоефектами, кожен з яких можна призначити на будь-який вхід, групу або вихідну шину міксу. Вибирайте з висококласних модулів ефектів, включаючи реверберації, затримки, еквалайзери, динаміку та багато іншого.

Кожен алгоритм ефекту був повністю переосмислений для приголомшливої продуктивності — зазвичай коштує в кілька разів дорожче X32. Розроблені за індивідуальним замовленням і фізично змодельовані на основі деяких з найбільш культових і затребуваних процесорів, всі ефекти працюють в середовищі з низькою затримкою движка мікшування X32, забезпечуючи бездоганну продуктивність, гнучку маршрутизацію і повну відсутність проблем з кабелями назавжди!

Бездоганний ламповий сигнальний тракт в підсилювачі рівня Teletronix LA-2A залишив свою виняткову чистоту, багату і теплу компресію на незліченних альбомах минулих десятиліть.

Ультраплавний оптичний атенюатор точно змодельований в нашому LA COMPRESSOR. Він забезпечує легку, природну і музичну компресію. (Натхненний Teletronix LA-2A*)

Коли Urei випустили лімітуючий підсилювач 1176LN в кінці 60-х, це стало проривом. Використані польові транзистори були щойно винайдені, і 1176 став одним з перших аудіопроцесорів, які скористалися цією новою технологією.

Наш цифровий ULTIMO COMPRESSOR заснований на ранній моделі Rev. E і автентично відтворює плавний характер оригінального вихідного каскаду класу A і його легендарно швидку атаку FET. (Натхненний Urei 1176LN*)

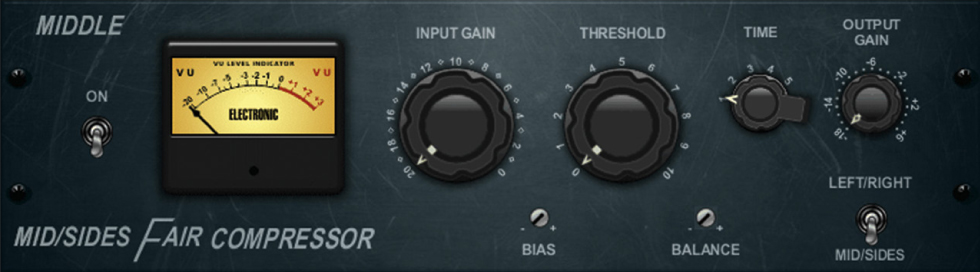

Ламповий компресор Fairchild 670 не тільки досягає рекордних цін на аукціонах вінтажного обладнання високого класу, але і забезпечує одні з кращих колорацій в історії компресорів. Два невеликих регулювальних потенціометра задають дію бічного ланцюга управління, шестиступінчастий перемикач визначає час, а два великих регулятори Input і Threshold налаштовують рівні. Наша модель FAIR COMPRESSOR вірна оригінальному сигнальному шляху і зручно надає моделі для подвійної, стерео-пов'язаної або M/S роботи. (Натхненний Fairchild 670*)

COMBINATOR — це дивовижний 5-смуговий компресор, що емулює знамениті компресори для мовлення та мастерингу.
Складний процесор, COMBINATOR використовує автоматичне управління параметрами, забезпечуючи приголомшливі і «невідчутні» результати. Підсилення для кожної частотної смуги автоматично регулюється функцією Spectral Balance Control (SBC), щоб підтримувати збалансований аудіоспектр.

XTEC EQ1 — один з найкращих пасивних студійних еквалайзерів, які коли-небудь створювалися. Практично невимовний, інженери звукозапису називають Pultec EQP-1a «секретним соусом» для поліпшення звуку.

Ми проаналізували цей класичний еквалайзер до найдрібніших деталей і створили точну фізичну модель, що відтворює його багатогранний звук з неймовірною точністю. Навіть трансформатори і ламповий вихідний каскад були точно змодельовані! (Натхненний Pultec EQP-1a*)

Pultec буквально написав книгу про пасивну еквалайзацію. Цифрове відтворення кожного аспекту оригінального класичного Pultec дозволило нам захопити саму його суть в нашому параметричному еквалайзері XTEC EQ5. Наше цифрове втілення засноване на оригінальній моделі і автентично емулює плавний характер його досить унікальних компонентів. (Натхненний Pultec MEQ5*)

Новий SUB OCTAVER надає два канали генерації потужних субгармонік, на одну або навіть дві октави нижче вхідного сигналу. Хоча спочатку розроблений для басистів, ефект можна налаштувати для відстеження високих, середніх і низьких частот для широкого спектру застосувань. Це ваша секретна зброя для бітбоксингу...

EDISON EX1 — це реінкарнація наших власних аналогових класиків. Цей дивно ефективний інструмент дозволяє маніпулювати стереополем. Вибирані режими введення/виведення M/S дозволяють обробляти або створювати джерела звуку, записані в M/S. (Натхненний Behringer EDISON)

SOUND MAXIMIZER відновлює природний блиск і чистоту будь-якого аудіосигналу, регулюючи цілісність фази і амплітуди, щоб виявити більше природної текстури звуку, яка часто прихована при використанні деяких ефектів і еквалайзерів. (Натхненний Sonic Maximizer 482i*)

DIMENSIONAL CHORUS — ідеальна емуляція того, що називають «найкращим аналоговим хорусом, коли-небудь створеним». Чотири прості кнопки пресетів Mode активують дивовижні ефекти, які найкраще описуються як «простір» і «глибина». Абсолютно вірний оригіналу, можна одночасно натискати кілька кнопок пресетів. (Натхненний Roland Dimension D Chorus*)

MODULATION DELAY об'єднує три найбільш використовуваних ефекти тимчасової модуляції в одному простому у використанні блоці. Насолоджуйтесь справжньою стереозатримкою з пишним і просторим хорусом, доповненим трьома моделями реверберації на вибір.

Lexicon 480L* визнаний золотим стандартом цифрової реверберації. Ми включили три найкращі моделі реверберації — Rich Plate, Room і Rich Chamber. Моделі X32 точно відтворюють всі нюанси на основі нашого «True Physical Modeling», і наші алгоритми навіть включають покрокові перетворювачі АЦП/ЦАП пристрою, ідеально відтворюючи весь аналоговий і цифровий сигнальний шлях до найдрібніших деталей. (Натхненний Lexicon 480L*)

Характеристики:

Обробка:

• Кількість каналів обробки: 16 вхідних каналів, 1 стерео USB-зворотний канал, 4 стерео FX-зворотних канали, 6 допоміжних шин, основна LR
• Внутрішні движки ефектів: 4 стерео
• Обробка сигналу: 40-біт з плаваючою точкою
• АЦП/ЦАП перетворення (Cirrus Logic A/D CS5368, D/A CS4385): 24-біт @ 44.1/48 кГц, динамічний діапазон АЦП 114 дБ
• Затримка аналогового вводу/виводу: 0,8 мс

Роз'єми:

• Програмовані мікрофонні попередні підсилювачі, розроблені Midas: 4 XLR/TRS комбо-роз'єми, балансні
• Лінійні входи: 8 TRS, балансні
• Основні виходи: 2 XLR, балансні
• Допоміжні виходи: 2 TRS, балансні
• Вихід для навушників: 1 TRS
• MIDI входи/виходи: 1/1 DIN
• Ethernet: 1 RJ45
• USB-порт: Тип A

Мікрофонні входи:

• Дизайн попереднього підсилювача: Midas
• THD + шум, підсилення 20 дБ, вихід 0 дБн: < 0.005%, A-зважений
• Фантомне живлення, перемикається по входах: 48 В
• Еквівалентний рівень вхідного шуму, XLR (вхід закорочений): -128 дБн, A-зважений
• CMRR, XLR, @ 20 дБ підсилення (типове): >60 дБ
• CMRR, XLR, @ 40 дБ підсилення: >65 дБ

Входи/виходи:

• Частотний діапазон, @ 48 кГц, 0 дБ до -1 дБ: 10 Гц – 22 кГц
• Динамічний діапазон, аналоговий мікрофонний вхід-вихід (типовий): 104 дБ
• Динамічний діапазон АЦП, попередній підсилювач-конвертер (типове): 109 дБ
• Динамічний діапазон ЦАП, конвертер-вихід: 108 дБ
• Придушення перехресних перешкод @ 1 кГц, сусідні канали: 90 дБ
• Імпеданс мікрофонного входу XLR, небал./бал.: 5 кОм / 10 кОм
• Максимальний вхідний рівень без кліпінгу, XLR: +23 дБн
• Імпеданс Hi-Z входу TRS, небал./бал.: 1 МОм / 2 МОм
• Імпеданс лінійного входу TRS, небал./бал.: 20 кОм / 40 кОм
• Максимальний вхідний рівень без кліпінгу, TRS: +21 дБн

Виходи:

• Вихідний імпеданс, XLR, небал./бал.: 50 Ом / 50 Ом
• Вихідний рівень, XLR, ном./макс.: +4 дБн / +16 дБн
• Вихідний імпеданс, TRS, небал./бал.: 50 Ом / 50 Ом
• Вихідний рівень, TRS, ном./макс.: +4 дБн / +16 дБн
• Імпеданс/рівень виходу для навушників: 40 Ом / +35 дБм (стерео)
• Рівень залишкового шуму, XLR і TRS: -92 дБн, A-зважений

WLAN-модуль:

• Антена: Зовнішня, роз'єм SMA, 50 Ом
• Точка доступу, кількість клієнтів: Макс. 4
• Стандарт IEEE 802.11 b/g: 2.4 ГГц
• Частотний діапазон: 2412–2462 МГц
• Канали WLAN (Wi-Fi клієнт, точка доступу): 1–11 / 1–11
• Максимальна вихідна потужність: 19 дБм (802.11b) / 18 дБм (802.11g)

Живлення:

• Імпульсне джерело живлення: Автодіапазон 100–240 В, (50/60 Гц)
• Споживана потужність: 30 Вт

Загальні:

• Діапазон робочих температур: 5°C – 40°C
• Розмір: 333 x 149 x 95 мм
• Вага: 2.4 кг
• Колір: чорний
