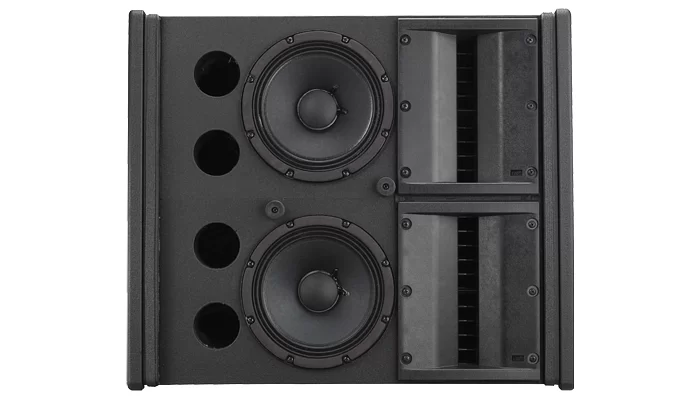

Елемент лінійного масиву Electro-Voice EVA-2082/906-BLK

EVA-2082S — це 2-смуговий елемент лінійного масиву з двома 8 " вуферами EVS2008, чотирма 1.25 " компресійними драйверами DH2005, двома генераторами плоскої хвилі Hydra ® і двома рупорами з різними кутами розкриття.
Хоча ВЧ і НЧ компоненти горизонтально рознесені, полярна діаграма спрямованості кабінету є практично симетричною.
Тому лівий, правий і центральний масиви збираються однаково.
Однак, точки кріплення кабінету розташовані таким чином, що, при бажанні користувача, один масив можна зібрати дзеркально по відношенню до другого з модулів, перевернутих догори ногами.
Залежно від кутів розкриття (Г ° x В °) доступні 4 модифікації моделі EVA-2082S:

• EVA-2082S / 906 — 90 ° x 6 °
• EVA-2082S / 920 — 90 ° x 20 °
• EVA-2082S / 126 — 120 ° x 6 °
• EVA-2082S / 1220 — 120 ° x 20 °

Кабінети з розкриттям 6 ° по вертикалі призначені для озвучування далекої зони, а 20 ° & Mdash; ближній.
Завдяки цьому можна створювати масиви для озвучування приміщень глибиною від 12 м до 60 м.
Розкриття 90 ° або 120 ° по горизонталі дає можливість озвучити досить широкі приміщення.
Корпус АС має трапецієподібну форму з товщиною стінок 18 мм, виконаних з 13 шарів фанери, виготовленої з берези.
Зсередини корпус укріплений сталевими пластинами від верху кабінету до його низу. Завдяки даній конструкції при підвісі навантаження не передається на дерев'яні частини кабінету.
За ступенем пилевлагозащіщённості модель EVA-2082S має 3 наступні модифікації:
EVCoat ™ & Mdash; стандартна версія, призначена для використання всередині приміщення. Захисна сітка має гальванічне покриття і пофарбована порошковою фарбою. Покриття EVCoat ™ надає системі професійний зовнішній вигляд і збільшує її зносостійкість.

• PI — всепогодну версія з покриттям EVCoat ™. Захисна сітка виконана з нержавіючої сталі і пофарбована порошковою фарбою. За сіткою знаходиться 3-шаровий водовідштовхувальний матеріал, що захищає АС від проникнення вологи. Застосовується у випадках непрямого впливу погоди тільки в захищених зонах (наприклад, під навісом). У комплекті йде захисна кришка CDG для вхідної панелі з двома обтискними муфтами.

• FG (Fiber Glass) — герметизована PI версія зі скловолоконним покриттям для повного захисту від екстремальних погодних умов. Застосовується у випадках прямого впливу навколишнього середовища. У комплекті також йде захисна кришка CDG для вхідної панелі з двома обтискними муфтами.

Всі моделі EVA-2082S доступні як в чорному (B або BLK), так і в білому (W або WHT) виконанні.
У комплекті додаються 2 сполучні металеві бічні пластини, які полегшують підвіс додаткових систем знизу під або зверху над даними кабінетом.
Також з кожною системою йдуть по 2 зовнішні кінцеві заглушки для гвинтів.
У моделях FG зі скловолоконним покриттям заглушки також мають скловолоконні покриття.
Накладки на бічні стінки корпусу і заглушки приховують елементи підвісу і надають масиву гладкий монолітний зовнішній вигляд.
Завдяки вбудованій системі підвісу і спеціальним кронштейнів (EVA-SG2, EVA-EG2 або EVA-CG) можна створити лінійний масив з 8 різних кабінетів серії EVA.
Широкосмуговий кабінет EVA-2082S являє собою 2 самодостатніх елемента лінійного масиву, конструктивно об'єднаних в один корпус.
Кожен елемент масиву має 8 " НЧ динамік EVS2008 і два 1.25 " компресійних драйвера DH2005, які навантажені на генератор плоскої хвилі Hydra ® і на рупор.
Драйвер DH2005 оснащений 1.25 " діафрагмою, покритої оксидом титану. DH2005 являє собою потужний компресійний ВЧ динамік середнього формату з неодимовим магнітом і вихідним отвором 1 ".
Вуфер EVS2008 з 8 " дифузором спеціально розроблений для роботи в лінійному масиві, забезпечуючи мінімальні спотворення і високу розбірливість при високих значеннях звукового тиску.
Елементи в кабінеті мають відхилення 3 ° і 10 ° відносно один одного по вертикалі (для 6 ° і 20 ° версій відповідно).
Кабінет EVA-2082S має вбудований пасивний кросовер 6 порядку (36 дБ на октаву) з ланцюгами еквалізациі, які забезпечують дуже гладку частотну характеристику в вокальному діапазоні, а також розширюють ВЧ діапазон.
Ланцюги ВЧ захисту забезпечують довгострокову експлуатаційну надійність.
Наявність вбудованого кросовера дозволяє обійтися без зовнішніх пристроїв поділу сигналу і використовувати для всього масиву лише 1 канал підсилювача.
Також кабінет має можливість ослаблення драйверів верхнього або нижнього елемента на 3 дБ для точної настройки діаграми спрямованості масиву.
Вибір елемента для ослаблення здійснюється за допомогою карти перемикання EVA Switch Card, розташованої на вхідний панелі.
Верхнє положення карти перемикання задає ослаблення верхнього елементу в кабінеті, нижнє положення відповідає ослаблення нижнього елемента. При центральному положенні плати ослаблення НЕ задається, обидва елементи працюють в номінальному режимі.
Для додаткової настройки масиву, до кожного кабінету EVA-2082S можна встановити модуль ослаблення EVA-AM.
Даний модуль задає ослаблення всьому кабінету (обом елементам) на 3, 6 або 9 дБ.
При паралельному підключенні в одному масиві можна використовувати до 6 кабінетів EVA-2082S, використовуючи для цього всього 1 канал підсилювача, здатного працювати при навантаженні 2.7 ω (16 ω: 6 = 2.7 ω).
В одному масиві можна використовувати до 8 кабінетів EVA-2082S, використовуючи всього 1 канал підсилювача, здатного працювати при навантаженні 2.3 ω. При такій конфігурації як мінімум в 2 кабінетах повинен бути встановлений модуль ослаблення EVA-AM.
Важливо: при використанні широкосмугових систем EVA-2082S настійно рекомендується використовувати high-pass фільтр з частотою зрізу 50 Гц. Цей фільтр дозволить уникнути виходу з ладу НЧ динаміків під час надходження високого рівня в діапазоні частот, нижче робітника.
Для розширення НЧ діапазону з широкосмуговими системами EVA-2082S можна використовувати спеціально розроблені для масиву сабвуферні кабінети EVA-1151D (з одним потужним 15 " динаміком DVX3159A) або EVA-2151D (з двома потужними 15 " динаміками DVX3159A).
Слід пам'ятати, що сабвуфери серії EVA не мають вбудованого пасивного кросовера і тому вимагають застосування активного кроссовера і використання окремого каналу підсилювача.
Використовуючи стандартний кронштейн EVA-SG2, можна підвісити до 4 кабінетів EVA-2082S і / або EVA-1151D при стандартних кутах відхилення масиву по вертикалі.
Використовуючи подовжений кронштейн EVA-EG2, можна підвісити до 8 кабінетів EVA-2082S і / або EVA-1151D при стандартних кутах відхилення або до 4 кабінетів при великих кутах відхилення масиву по вертикалі.
Використання подовженого кронштейна EVA-EG2 також дозволяє підвісити до 2 сабвуферів EVA-2151D і до 5 широкосмугових кабінетів EVA-2082S під ними.
Використання з'єднувального кронштейна EVA-CG дозволяє підвісити до 3 сабвуферів EVA-1151D за 5 широкосмуговими кабінетами EVA-2082S, що актуально при низьких стелях приміщення.
Ключові особливості:

• Широкосмуговий кабінет, що складається з двох елементів лінійного масиву.
• Чотири 1.25 " компресійних драйвера DH2005 з титановим куполом.
• Два генератора плоскої хвилі Hydra ® і два ВЧ рупора.
• Два 8 " вуфера EVS2008.
• Вбудований пасивний кросовер 6 порядку (36 дБ / октаву) з ланцюгами еквалізациі і ВЧ захисту.
• Плата EVA Switch Card для ослаблення драйверів верхнього або нижнього елемента на 3 дБ.
• Подвійне вхідні панель з 4-контактним роз'ємом Phoenix / Euroblock з гвинтовим затискачем під провід перетином 5.2 мм2.
• Ступінь вологозахищеністю версії EVCoat IP44.
• Ступінь вологозахищеністю PI і FG версій IP55.
• Програма EVADA для розрахунку характеристик масиву.
• Всі моделі доступні як в чорному, так і в білому виконанні.
• Вбудована прихована система підвісу надає масиву естетичний вигляд.

Комплект поставки включає:

• 2 сполучні бічні пластини.
• 2 зовнішні кінцеві заглушки для гвинтів.
• Захисна кришка CDG для вхідної панелі з 2 обтискними муфтами (тільки в PI і FG версіях).

Характеристики:

• Частотний діапазон (-3 дБ): 60 - 19 000 Гц
• Частотний діапазон (-10 дБ): 45 - 20 000 Гц
• Тип системи: Пасивна
• Потужність RMS - Загальна: 350 Вт
• Потужність пікова - Загальна 1400 Вт
• Чутливість, 1Вт / 1м: 104 дБ
• Максимальний звуковий тиск: 135 дБ
• Імпеданс: 16 ω
• Кути розкриття Г ° x В °: від 90 ° x 6 ° до 120 ° x 20 °
• Динаміки (НЧ / ВЧ): 2 x 8 " (EVS2008) / 4 x 1.25 " (DH2005)
• Габаритні розміри (В x Ш x Г), мм: 514 x 597 x 358 (6 °)   512 x 597 x 369 (20 °)
• Маса (нетто): 35.9 кг (6 °) 34.6 кг (20 °)
