Тактовый генератор TEAC CG-10M-X Black

CG-10M-X — это генератор мастер-часов, обеспечивающий высокоточный сигнал для ЦАП, сетевых аудиоплееров и CD-плееров, позволяя им работать на максимуме возможностей. В основе устройства — термостатированный кристаллический осциллятор (OCXO), обеспечивающий высокую стабильность колебаний. Аналоговый индикатор состояния термостата на передней панели позволяет следить за работой OCXO. В версии “X” усовершенствованы выходной буферный усилитель, схема питания и конструкция корпуса с полуплавающей верхней панелью и ножками “Stressless Foot” для более естественного и полного звука. Отсутствие винтов на верхней панели подчёркивает элегантный дизайн. Доступен в серебристом или чёрном цвете для соответствия серии Reference 500.

Особенности:

• TEAC Reference OCXO для высокой стабильности
• Самый совершенный в своем классе ультраточный тактовый генератор, выдающий сверхточный тактовый сигнал 10 МГц с минимально возможной погрешностью в пределах ±3 ppm по температурным параметрам и ±0.1 ppm по частотным параметрам.
• Четыре позолоченных BNC-выхода
• Изолированная конструкция схем
• Усовершенствованные буферный усилитель и схема питания
• Тороидальный трансформатор
• Индикатор состояния термостата
• Ножки Stressless Foot
• Прочный металлический корпус формата A4
• Полуплавающая верхняя панель
• Доступен в чёрном и серебристом цвете

Тактовый генератор

В высококлассном аудио мастер-часы — ключевой компонент для качественного воспроизведения звука на цифровых плеерах, а в профессиональной музыкальной продукции — незаменимый инструмент для сложных цифровых систем. Часы являются основой цифровой обработки сигналов. Например, PCM-сигнал, разделённый на десятки тысяч частей в секунду, не может быть точно преобразован в аналоговую форму при нестабильности временной оси. Для DSD-сигналов, работающих на мегагерцовых скоростях, это особенно критично. CG-10M-X обеспечивает высокоточный сигнал 10 МГц для точного воспроизведения звука.

TEAC Reference OCXO

Температура сильно влияет на точность кристаллического осциллятора. CG-10M-X использует OCXO, минимизирующий температурные колебания для стабильного сигнала.

Самый совершенный в своем классе ультраточный тактовый генератор

CG-10M-X обеспечивает сигнал 10 МГц с температурной стабильностью ±3 ppb и точностью частоты ±0.1 ppm. Уникальный серийный номер и логотип TEAC Reference OCXO подтверждают строгий контроль качества.

*ppm = 10-6, ppb = 10-9
Погрешность по температурным параметрам, величина флуктуаций частоты, вызванная изменением температуры.
Погрешность по частотным параметрам, реальная погрешность частоты.

Четыре выходных разъёма BNC

Четыре позолоченных BNC-разъёма (50 Ом) позволяют подключить до четырёх устройств с входом 10 МГц, включая ЦАП, сетевые плееры и CD-плееры.

Изолированная конструкция схем

Каждая схема, от питания до буферного усилителя, изолирована для предотвращения помех при подключении нескольких устройств. Усовершенствованный буферный усилитель и схема питания повышают качество звука.

Индикатор состояния термостата

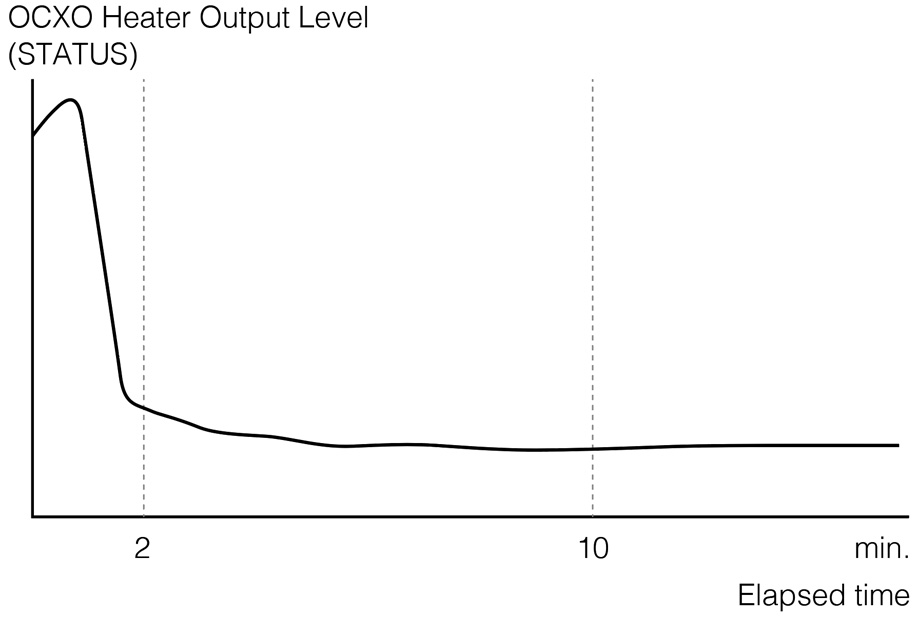

Аналоговый индикатор показывает стабильность осциллятора. Когда термостат достигает идеальной температуры, энергопотребление снижается, и индикатор указывает на ноль, сигнализируя о готовности к точной работе.

Стабильность достигается через 2 минуты, оптимальное состояние — через 10 минут.

Прибор оснащен подсветкой с регулировкой яркости (включая возможность полного отключения подсветки).

Тороидальный трансформатор питания

Высокопроизводительный тороидальный трансформатор обеспечивает стабильный ток, способствуя точной генерации сигнала часов.

Ножки Stressless Foot

Оригинальные ножки с зазором между основанием и корпусом минимизируют вибрации, обеспечивая естественный звук.

Полуплавающая верхняя панель

Алюминиевая верхняя панель свободно закреплена в пазах боковых панелей, улучшая открытость звука и эстетику.

Прочный металлический корпус

Компактный корпус формата A4 из алюминия защищает от электромагнитных помех и сочетается с серией Reference 500.

Характеристики:

Выходы:

• Разъёмы: 4 x BNC (позолоченные)
• Частота выходного сигнала: 10 МГц
• Выходной импеданс: 50 Ом
• Уровень выхода: 0.5 Vrms (синусоида)

OCXO (кристаллический осциллятор):

• Время стабилизации: 2 минуты
• Температурная стабильность частоты: ±3 ppb
• Точность частоты: ±0.1 ppm (на момент отгрузки)

Питание:

• Питание: AC 220–240 В, 50 Гц
• Потребляемая мощность: 15.8 Вт (прогрев), 10.8 Вт (стабильный режим)
• Рабочая температура: +5°C до +35°C
• Размер: 29 см x 8.45 см x 24.87 см
• Вес: 3.6 кг
• Цвет: Чёрный
