ЦАП с усилителем для наушников Atoll HD120​

Компактное комбинированное устройство Atoll HD120 входит в новую серию компонентов фирмы, предназначенных для создания небольших универсальных стереосистем. В металлическом корпусе Atoll HD120 находятся предусилитель на два аналоговых источника сигнала, цифро-аналоговый преобразователь и усилитель для наушников. Аппарат изготовлен с использованием отборных компонентов, и в его конструкции учтены все нюансы, которые могут оказывать влияние на качество звучания.

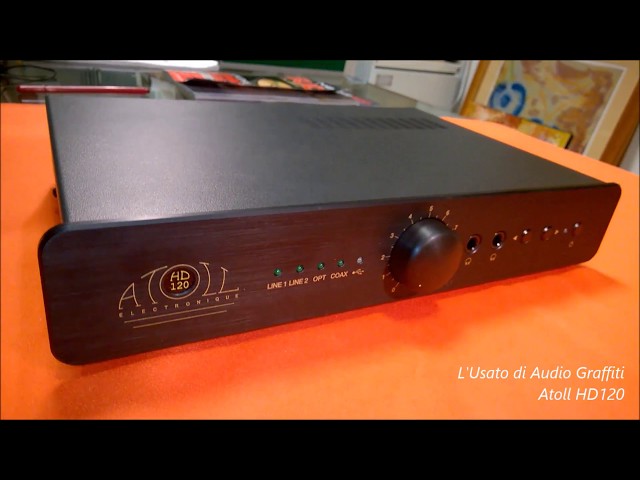

В середине алюминиевой передней панели толщиной 4 мм находится регулятор громкости звука, слева от которой расположена линейка светодиодов для обозначения выбранного входа, а справа – два гнезда для подключения наушников и кнопки переключения источников. Блок питания Atoll HD120 содержит три сетевых трансформатора, оптимизированных для использования в аудиотехнике, а также восемь источников стабилизированного напряжения, индивидуальных для каждого функционального узла. Мощность источника питания составляет 12,8 VA, а суммарная емкость конденсаторов фильтра – 12425 мкФ. Регулятор громкости предусилителя выполнен на базе моторизованного потенциометра Alps, что позволило реализовать дистанционное управление уровнем сигнала без ухудшения качества звука. Выходные каскады предусилителя, работающего в классе А, выполнены на полевых транзисторах. Аналоговая схема выполнена на дискретных элементах, в ней используются металлопленочные резисторы и конденсаторы MKP аудиофильского класса.

В цифро-аналоговом преобразователе Atoll HD120 используется микросхема PCM5102, обеспечивающая точность обработки сигнала до 32 бит / 384 кГц. Аппарат имеет асинхронный USB-вход, по которому способен принимать поток с параметрами до 24 бит / 192 кГц, а также оптический и коаксиальный. Блок цифровых входов выполнен на отдельной плате, что обеспечивает хорошую защиту от перекрестных помех. Также аппарат может принимать сигнал по Bluetooth с совместимых портативных устройств. Выходное сопротивление усилителя для наушников составляет 1 Ом, что обеспечивает хорошую совместимость с моделями с различным импедансом.

Особенности усилителя для наушников Atoll HD120:

• USB-вход, оптический и коаксиальный
• Усилитель для наушников, предусилитель
• ЦАП PCM5102 с параметрами 32 бит / 384 кГц
• Поддержка Bluetooth

Характеристики усилителя для наушников Atoll HD120:

• Входы 2 линейных, USB асинхронный, оптический, коаксиальный
• Выходы предусилитель RCA, на 2 пары наушников
• Дополнительно Bluetooth, выход 12-вольтового триггера
• ЦАП PCM5102, 32 бит / 384 кГц
• Диапазон частот: 1 Гц – 150 кГц
• Соотношение сигнал/шум: 112 дБ
• Коэффициент гармоник менее: 0,01%
• Скорость нарастания выходного сигнала: 3 мкс
• Выходное сопротивления усилителя для наушников: 1 Ом
• Выходная мощность усилителя наушников: 1,4 Вт (32 Ом)
• Емкость конденсаторов фильтра: 12425 мкФ
• Мощность источника питания: 12,8 VA
• Габариты (ШхВхГ): 320 x 60 x 220 мм
• Вес: 2,5 кг
