Встраиваемый усилитель мощности Park Audio DX700S-8

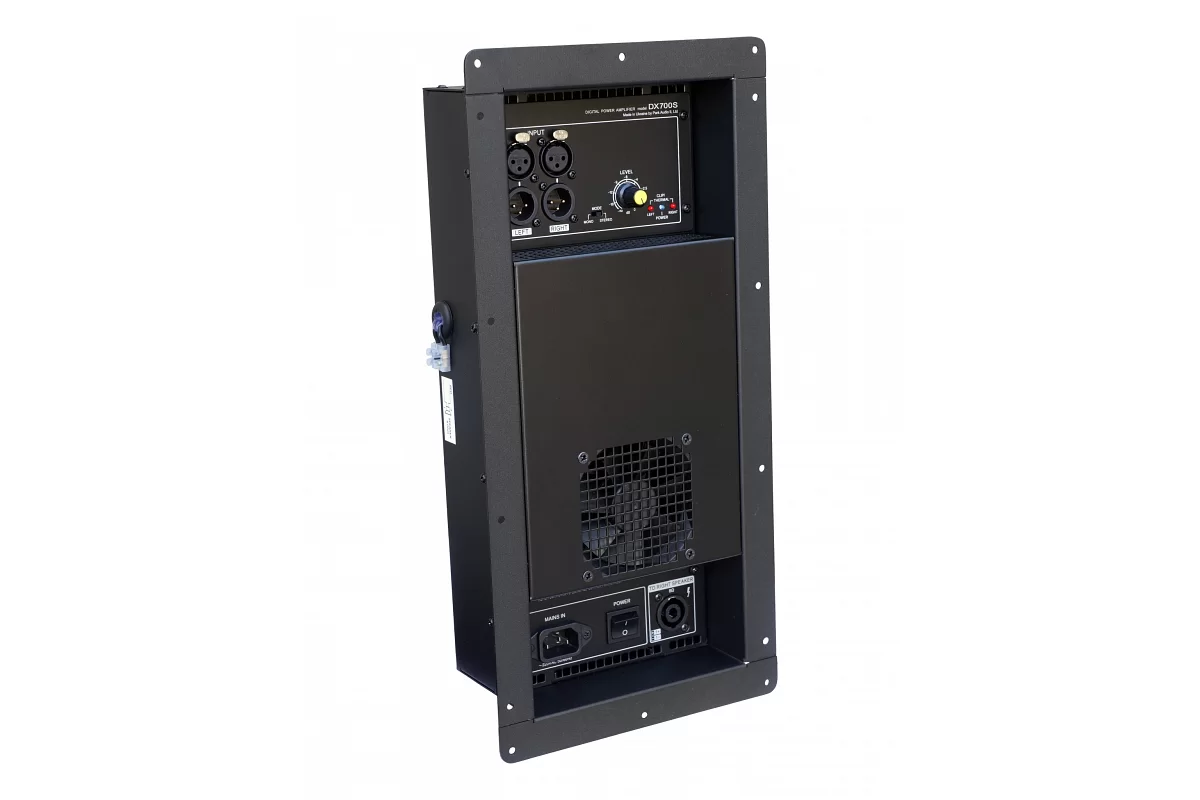

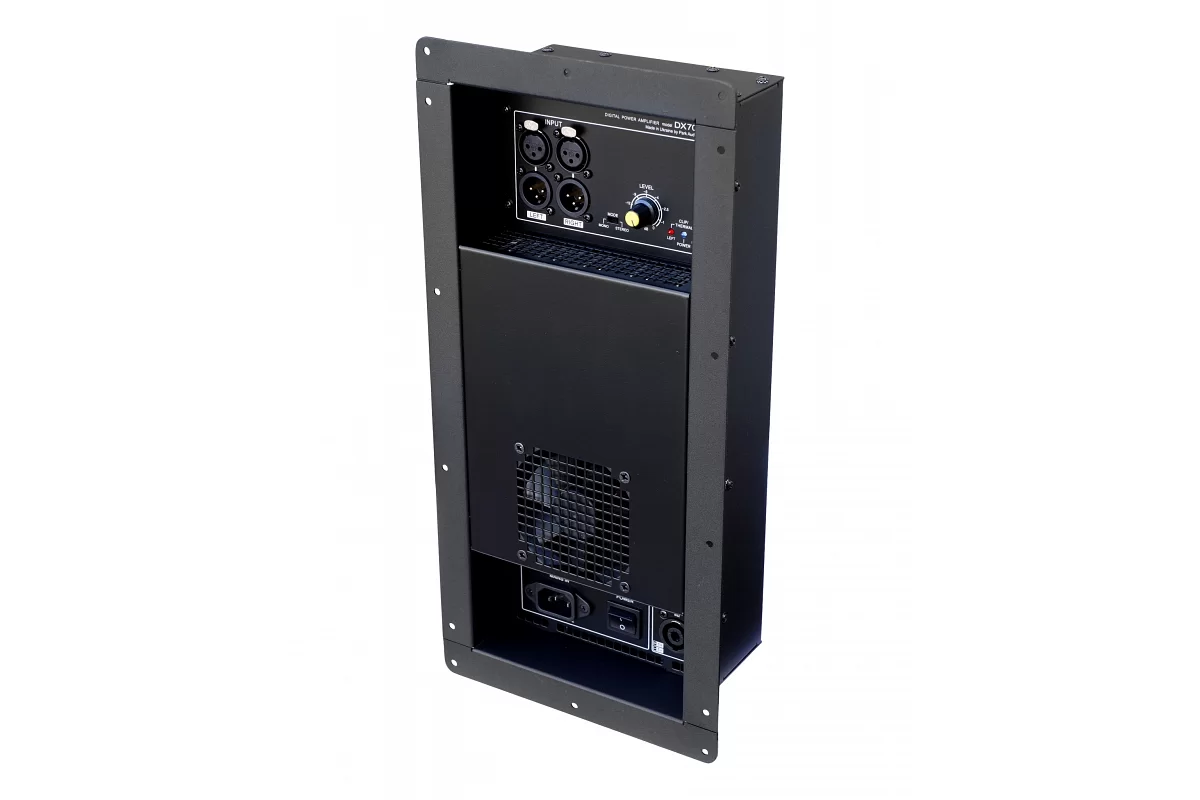

Конструктивно модуль Park Audio DX700S-8 представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы. Питание к модулю подводится с помощью отсоединяемого сетевого кабеля.

Структура модуля:

• Источник питания
• Усилитель мощности
• Входной блок

Источник питания

Импульсный. Позволяет получать высокую выходную мощность при минимальном весе модуля.

Усилитель мощности

Усилитель мощности модуля выполнен на базе схемотехники класса «D» с высоким КПД малым тепловыделением. Высокая частота коммутации обеспечивает качество звукового сигнала, не уступающее лучшим аналоговым усилителям.

Охлаждение

Охлаждение модуля (усилителя мощности и источника питания) осуществляется с помощью вентилятора. Система охлаждения обеспечивает надежное охлаждение модуля во всем диапазоне рабочих температур (5 - 35°С). В модуле предусмотрено двухступенчатое регулирование интенсивности охлаждения. При нормальных климатических условиях вентилятор работает на малых оборотах, что обеспечивает низкий уровень создаваемого модулем акустического шума. При работе модуля с большой выходной мощностью, а также в условиях повышенной температуры окружающей среды, может происходить переключение вентилятора на второй, более интенсивный режим охлаждения.

Защита от перегрузки и короткого замыкания

При возникновении коротких замыканий выхода или при перегрузке усилителя мощности модуля, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.

Защита от постоянного напряжения на выходе

Схемотехника модуля обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита акустической системы от повреждения постоянным током обеспечивается источником питания модуля, который выключается в случае появления на выходе любого из каналов усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER.

Повторное включение модуля можно произвести путем выключения и повторного включения питания выключателем POWER. Если появление постоянного напряжения носило случайный характер (что практически маловероятно), то модуль включится, и будет продолжать нормально функционировать. В случае появления постоянного напряжения из-за какой-либо неисправности при повторном включении модуль включится, загорится индикатор POWER и через короткий промежуток времени вновь сработает защита от постоянного напряжения на выходе и заблокирует источник питания.

Термозащита

Обеспечивает надежную защиту и бесперебойную работу модуля в случае его перегрева. При нагреве охлаждающего радиатора до температуры 50°С вентилятор охлаждения включается на максимальный режим работы (при нормальных климатических условиях вентилятор работает с минимальной интенсивностью на малых оборотах). При повышении температуры охлаждающего радиатора до 65°С включается вторая ступень термозащиты встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter снижает уровень поступающего на вход усилителя мощности сигнала. При этом появляется слабое свечение индикатора термозащиты (CLIP/THERMAL) одного или обоих каналов. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.

Отключение сигнала может произойти лишь в случае выхода из строя охлаждающего вентилятора или блокировки охлаждающего воздушного потока. В этом случае при достижении охлаждающим радиатором температуры 85°С система термозащиты отключит усилитель мощности. При этом загорится индикатор CLIP/THERMAL одного или обоих каналов модуля.
Восстановление работоспособности будет происходить в обратном порядке по мере снижения температуры. При этом отключившийся усилитель мощности при включении будет плавно поднимать уровень усиления до установленного значения.

Плавный ввод сигнала

После включения усилитель мощности модуля плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.

Индикация

Состоит из трех светодиодных индикаторов, один из которых индицирует включение питание, а два других режим перегрузки усилителя мощности и срабатывание системы термозащиты соответствующего канала модуля.

Обрезной фильтр

В модуле установлен обрезной фильтр верхних частот четвертого порядка (крутизна спада сигнала 24 дБ/октаву), который предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой. В базовой модели модуля установлен обрезной фильтр верхних частот с частотой среза 45 Гц.

Встроенный параметрический коректор АЧХ

Обеспечивают параметрическую коррекцию частотной характеристики модуля. Коррекция может осуществляться на трех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции осуществляются на предприятии-изготовителе по согласованию с заказчиком.

Входной блок

Состав:

• Регулятор уровня линейного сигнала
• Линейный вход левого канала (XLR female)
• Линейный выход левого канала (XLR male)
• Линейный вход правого канала (XLR female)
• Линейный выход левого канала (XLR male)
• Переключатель режима МОНО-СТЕРЕО

Регулятор уровня - стереофонический. Изменяет уровень сигнала, подаваемого на оба канала усилитель мощности модуля. Линейные входы модуля симметричные.

Линейные выходы модуля подключены параллельно линейным входам, что позволяет подводить сигнал одновременно в нескольким устройствам, используя лишь стандартные соединительные кабели.

Особенности:

• Ключевой усилитель мощности
• Импульсный источник питания
• Корректор фактора мощности — опционально
• Принудительное охлаждение
• Отсоединяемый сетевой кабель
• Обрезной фильтр верхних частот HPF (ФНЧ)
• Параметрический корректор АЧХ
• Оптоэлектронный Clip-лимитер
• Линейные входы — 2 х XLR
• Линейные входы (параллельно входам) — 2 х XLR
• Выход на АС второго канала — SPEAKON
• Регулятор уровня входного сигнала
• Переключатель режима: МОНО — СТЕРЕО
• Защита от перегрузки и коротких замыканий
• Защита от постоянного напряжения на выходе
• Защита от высокочастотных колебаний
• Термозащита
• Плавный ввод сигнала

Характеристики:

• Выходная мощность* (8Ω): 2 х 350 Вт
• Диапазон частот ** (0, -0.2 дБ): 45 Гц - 20 кГц
• Общие гармонические искажения (45 Гц - 20 кГц): 0.05 %
• Демпинг-фактор (8Ω, 200 Гц): более 200
• Скорость нарастания вых. напряжения: 20 В/мкс
• Отношение сигнал / шум: 98 дБ
• Чувствительность**: 0.775 В
• Частота среза обрезного фильтра HPF **: 45 Гц
• Сеть питания: ~220/230 В, 50/60 Гц
• Вес (без PFC / с PFC): 3.8 / 4.1 кг
• Габаритные размеры (Ш х В х Г): 198 х 408 х 104 мм

* При напряжении питания: ~220 B для усилителей без корректора коэффициента мощности (PFC), ~160-280 B для усилителей с корректором коэффициента мощности (PFC)
**  Для базовой модели
