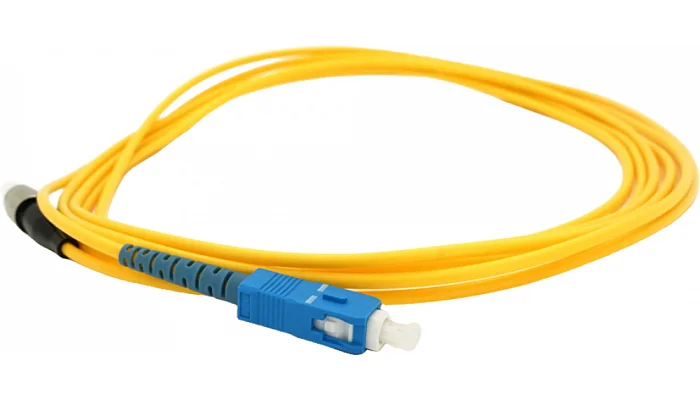

Оптичний патч-корд SC/UPC-FC/UPC 3,0 мм, 3 м, оболонка LSZH - готовий одноволоконний оптичний комутаційний кабель, призначений для з'єднання сумісних компонентів волоконно-оптичних систем. Патч-корд оснащений роз'ємом SC/UPC з одного боку та FC/UPC з іншого, має довжину 3 метри та зовнішній діаметр кабелю 3,0 мм.
Кабель виконаний у жовтому кольорі та має оболонку класу LSZH (Low Smoke Zero Halogen). Наявність різних типів конекторів дозволяє безпосередньо з'єднувати сумісне обладнання з інтерфейсами SC/UPC та FC/UPC без використання додаткового перехідника.
Конфігурація SC/UPC-FC/UPC
На одному кінці патчкорду встановлено оптичний конектор SC/UPC, а на іншому - FC/UPC. Обидва конектори мають тип полірування UPC, при цьому відрізняються конструкцією та способом механічної фіксації.
Така конфігурація підходить для комутації обладнання, у якого з одного боку лінії використовується інтерфейс SC/UPC, а з іншого - FC/UPC.
Коннектор SC/UPC
SC - поширений форм-фактор оптичного конектора, що застосовується в телекомунікаційних та волоконно-оптичних системах. У цьому патчкорді SC-конектор має полірування UPC (Ultra Physical Contact).
Коннектор FC/UPC
На протилежному кінці кабелю встановлено конектор FC/UPC. Характерною особливістю FC є різьбовий механізм фіксації, що забезпечує надійне механічне з'єднання з відповідним оптичним інтерфейсом.
FC-коннектор також має полірування UPC, тому конфігурація патчкорду за типом полірування становить UPC-UPC.
Полірування UPC
Обидва кінці патчкорду мають полірування UPC. Під час підключення необхідно враховувати не тільки форм-фактор конектора SC або FC, але й відповідність типу полірування оптичного інтерфейсу.
Коннектори UPC та APC відрізняються геометрією торцевих поверхонь, тому безпосереднє з'єднання UPC з APC не рекомендується. Для даного патчкорду з боку SC потрібен сумісний інтерфейс SC/UPC, а з боку FC - FC/UPC.
Одне оптичне волокно
Згідно з наданими характеристиками, патч-корд містить 1 оптичне волокно. Така конструкція призначена для організації одного відповідного оптичного з'єднання між сумісними компонентами системи.
Довжина 3 метри
Довжина кабелю становить 3 м. Такий розмір зручний для з'єднання обладнання в межах телекомунікаційної шафи, серверної стійки, оптичного розподільного вузла або іншого об'єкта, де потрібна комутація відповідної довжини.
Діаметр кабелю 3,0 мм
Зовнішній діаметр оптичного кабелю становить 3,0 мм. Цей параметр необхідно враховувати під час розміщення патчкорду в кабельних органайзерах, каналах, лотках та інших елементах кабельної інфраструктури.
Оболонка LSZH
Патч-корд має оболонку класу LSZH (Low Smoke Zero Halogen). Матеріали цього типу характеризуються низьким димовиділенням та відсутністю галогенів, що особливо актуально при прокладанні кабельних з'єднань всередині приміщень.
Передача оптичного сигналу
Патч-корд призначений для передачі оптичного сигналу між сумісними пристроями та компонентами волоконно-оптичної інфраструктури. Встановлені на заводі конектори дозволяють використовувати кабель як готовий комутаційний елемент.
Тип оптичного волокна
У наведених характеристиках вказано кількість волокон - 1, однак тип волокна (одномодове або багатомодове), його категорія та стандарт не вказані. Тому визначати тип оптичного волокна лише за жовтим кольором оболонки або типами конекторів SC/UPC та FC/UPC некоректно.
Оптичні параметри
Робоча довжина хвилі, максимальна швидкість передачі даних, вносимі втрати, зворотні втрати та інші вимірювані оптичні параметри у наданій специфікації не вказані. Ці характеристики залежать від фактично використовуваного оптичного волокна та виконання патчкорду.
Жовтий колір
Колір зовнішньої оболонки кабелю - жовтий. Колір дозволяє візуально ідентифікувати патч-корд серед інших кабельних з'єднань, однак сам по собі не є достатнім підтвердженням типу або стандарту встановленого оптичного волокна.
Готове рішення для комутації
Коннектори SC/UPC та FC/UPC вже встановлені на кінцях кабелю, тому патч-корд є готовим рішенням для з'єднання відповідних оптичних інтерфейсів без необхідності самостійного встановлення коннекторів.
Для телекомунікаційних систем
Патч-корд може застосовуватися у волоконно-оптичних мережах, телекомунікаційних шафах, оптичних кросах, розподільних системах та для підключення іншого сумісного обладнання з інтерфейсами SC/UPC та FC/UPC.
Рекомендації щодо експлуатації
Під час монтажу оптичного патчкорду необхідно уникати надмірного натягу, сильного перекручування та занадто малого радіуса вигину. Також важливо підтримувати чистоту торцевих поверхонь оптичних роз'ємів, оскільки забруднення можуть негативно впливати на якість оптичного з'єднання.
Особливості:
- Оптичний комутаційний патч-корд.
- Конфігурація: SC/UPC-FC/UPC.
- Різні форм-фактори роз'ємів на кінцях кабелю.
- Коннектор з боку 1: SC/UPC.
- Роз'єм з боку 2: FC/UPC.
- Тип полірування обох роз'ємів: UPC.
- Різьбова фіксація роз'єму FC.
- Кількість оптичних волокон: 1.
- Довжина кабелю: 3 м.
- Зовнішній діаметр кабелю: 3,0 мм.
- Клас оболонки: LSZH.
- Низький рівень димоутворення оболонки.
- Оболонка без галогенів.
- Колір кабелю: жовтий.
- Готові оптичні конектори з обох боків.
- Призначений для з'єднання сумісних інтерфейсів SC/UPC та FC/UPC.
Застосування:
- Волоконно-оптичні лінії.
- Телекомунікаційні системи.
- Мережі передачі даних.
- Оптичні розподільні системи.
- Оптичні кроси.
- Телекомунікаційні шафи та стійки.
- Серверні приміщення.
- Комутація сумісного оптичного обладнання.
- З'єднання обладнання з інтерфейсами SC/UPC та FC/UPC.
Технічні характеристики:
- Коннектор 1: SC/UPC.
- Коннектор 2: FC/UPC.
- Тип полірування: UPC/UPC.
- Кількість волокон: 1.
- Довжина: 3 м.
- Діаметр кабелю: 3,0 мм.
- Клас оболонки: LSZH (Low Smoke Zero Halogen).
- Колір: жовтий.
