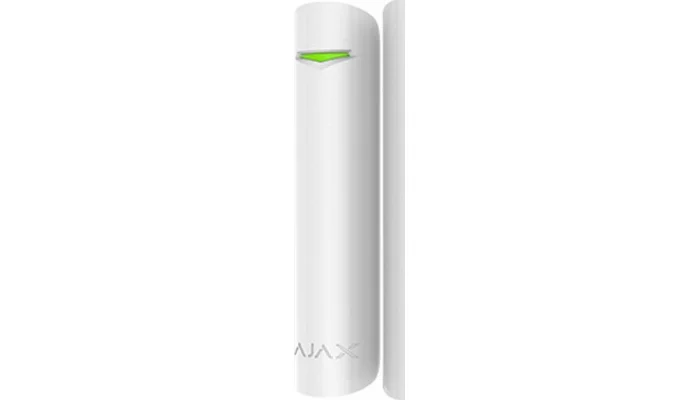

Бездротовий датчик відкриття дверей/вікон із сенсором удару та нахилу Ajax DoorProtectPlus (білий)

Ajax DoorProtect Plus Black - бездротовий комбінований охоронний датчик, призначений для виявлення відкриття дверей і вікон, ударів, вібрацій та зміни кута нахилу охоронюваної конструкції. Пристрій поєднує магнітоконтактний геркон та акселерометр, забезпечуючи комплексний контроль стану дверних полотен, віконних стулок та інших рухомих елементів. Модель підходить для захисту квартир, приватних будинків, офісів, магазинів, складів та комерційних приміщень.

Завдяки кільком способам виявлення Ajax DoorProtect Plus здатний фіксувати не тільки відкриття стулки, але й спроби механічного впливу на конструкцію. Датчик підтримує налаштування чутливості до ударів, регулювання порогу нахилу та підключення додаткового дротового пристрою з нормально замкнутим контактом (NC). Для передачі тривожних подій використовується захищений радіопротокол Jeweller. Автономне живлення, компактний чорний корпус та кріплення SmartBracket забезпечують зручну установку без прокладання сигнальних кабелів.

Три способи виявлення загроз

Головна особливість Ajax DoorProtect Plus - поєднання кількох охоронних функцій в одному пристрої. Магнітоконтактний сенсор контролює відкриття дверей або вікна, а вбудований акселерометр реєструє механічні впливи та зміну положення конструкції.

Така комбінація дозволяє виявляти різні сценарії можливого проникнення, включаючи відкриття стулки, спроби злому із застосуванням фізичної сили та зміну кута нахилу вікна.

Використання одного комбінованого датчика скорочує кількість необхідного обладнання та спрощує організацію охорони дверних і віконних прорізів.

Магнітоконтактне виявлення відкриття

Принцип роботи датчика відкриття базується на використанні геркона - магнітокерованого чутливого елемента, який змінює стан контактів під впливом магнітного поля.

Основний блок встановлюється на нерухомій частині конструкції, а магніт розміщується на рухомій стулці. Коли двері або вікно закриті, магніт знаходиться поруч із герконом. Під час відкриття стулки відстань між елементами збільшується, стан контактів змінюється, і пристрій реєструє подію.

Після закриття конструкції магніт повертається у робоче положення, що дозволяє системі контролювати зміну стану дверей або вікна.

Герконова технологія відрізняється низьким енергоспоживанням і розрахована на багаторазові цикли спрацьовування.

Виявлення ударів та спроб злому

Вбудований акселерометр дозволяє Ajax DoorProtect Plus реагувати на механічні впливи, що виникають під час ударів по дверях, віконній рамі або іншій конструкції, що охороняється.

Ця функція допомагає виявляти окремі спроби силового впливу ще до фактичного відкриття стулки.

Датчик може використовуватися для додаткового захисту вхідних дверей, вікон та інших елементів, які потенційно можуть піддаватися механічному злому.

Ефективність виявлення залежить від матеріалу конструкції, способу кріплення пристрою та обраних налаштувань чутливості.

Три рівні чутливості до ударів

Ajax DoorProtect Plus підтримує регулювання чутливості датчика удару, що дозволяє адаптувати пристрій до особливостей конструкції, що охороняється.

Для легких віконних рам і масивних дверей можуть знадобитися різні налаштування, оскільки механічні коливання поширюються по матеріалах по-різному.

Вибір відповідного рівня допомагає забезпечити своєчасне виявлення підозрілих впливів та зменшити ймовірність небажаних тривог від звичайних побутових вібрацій.

Після налаштування рекомендується виконати перевірку спрацьовування у передбаченому виробником тестовому режимі.

Функція пропуска першого удару

Для додаткової фільтрації випадкових механічних впливів передбачена функція пропуска першого удару.

При її використанні датчик не формує тривогу за першим зареєстрованим ударом, а аналізує наступні впливи відповідно до алгоритму роботи пристрою.

Це допомагає зменшити ймовірність помилкових тривог, що виникають при поодиноких випадкових ударах або короткочасних вібраціях.

Функція особливо корисна при встановленні на конструкціях, які в процесі повсякденної експлуатації можуть піддаватися незначним механічним впливам.

Контроль зміни кута нахилу

Акселерометр Ajax DoorProtect Plus також дозволяє виявляти зміну положення пристрою у вертикальній площині.

Функція контролю нахилу особливо зручна для поворотно-відкидних вікон, мансардних стулок та інших конструкцій, положення яких може змінюватися без звичайного розчинення.

Поріг спрацьовування налаштовується, що дозволяє адаптувати виявлення до особливостей конкретного вікна.

Це розширює можливості охоронної системи та забезпечує додатковий контроль положення рухомих конструкцій.

Охорона вікон у режимі провітрювання

Однією з практичних особливостей Ajax DoorProtect Plus є можливість організації охорони вікна, залишеного в положенні провітрювання.

Для такого сценарію можна вимкнути виявлення відкриття магнітоконтактним датчиком і використовувати контроль зміни кута нахилу.

Це дозволяє зберегти передбачений рівень контролю при відкритій для провітрювання стулці, якщо її положення відповідає обраним налаштуванням.

Перед використанням такого режиму необхідно перевірити правильність роботи датчика на конкретній віконній конструкції.

Два магніти для різних варіантів монтажу

У комплект входять два магніти різного розміру, призначені для встановлення з урахуванням конструкції дверей або вікна.

Великий магніт дозволяє використовувати збільшену відстань між основним блоком і магнітом, а малий підходить для компактного розміщення елементів.

Це спрощує монтаж на різних дверних і віконних профілях та допомагає підібрати оптимальну конфігурацію установки.

Під час монтажу використовується один із магнітів, що входять до комплекту, відповідно до обраного варіанту розміщення.

Підключення зовнішнього дротового датчика

Ajax DoorProtect Plus оснащений входом для підключення додаткового дротового датчика з нормально замкнутим контактом NC.

Підключення здійснюється через передбачену виносну клему та дозволяє розширити можливості охоронної системи без встановлення окремого бездротового передавача.

Зовнішній контактний датчик може використовуватися для контролю додаткових дверей, вікон, люків та інших конструкцій за умови дотримання вимог до обладнання, що підключається.

Така функція особливо корисна при організації охорони нестандартних прорізів або інтеграції вже встановлених дротових контактів.

Бездротова технологія Jeweller

Для обміну інформацією з центральним блоком Ajax DoorProtect Plus використовує фірмовий радіопротокол Jeweller.

Технологія забезпечує двосторонню передачу даних між датчиком і сумісним хабом, дозволяючи передавати тривожні події, службові повідомлення та інформацію про стан пристрою.

Бездротове підключення виключає необхідність прокладання сигнального кабелю між датчиком і централлю, що особливо зручно під час встановлення обладнання в приміщеннях із готовим ремонтом.

Фактична дальність радіозв’язку залежить від будівельних матеріалів, товщини стін, металевих конструкцій та рівня радіоперешкод.

Шифрування та захист радіосигналу

Радіопротокол Jeweller передбачає блокове шифрування переданих даних на основі алгоритму AES та механізми захисту від підміни повідомлень.

Це допомагає запобігати несанкціонованому втручанню в обмін інформацією між датчиком і центральним блоком сигналізації.

Захищена передача даних підвищує надійність бездротової охоронної системи та забезпечує додаткову безпеку тривожних подій.

Контроль зв’язку та захист від радіозаглушення

Ajax DoorProtect Plus регулярно обмінюється службовими повідомленнями з хабом, що дозволяє системі контролювати доступність пристрою та стан радіоканалу.

У разі виявлення ознак радіозаглушення або порушення з’єднання система безпеки може сформувати відповідне повідомлення.

Регульований період опитування дозволяє адаптувати контроль зв'язку до налаштувань конкретного охоронного комплексу.

Адаптивне керування потужністю радіопередавача додатково сприяє економному споживанню енергії.

Тамперний захист корпусу

Датчик оснащений тампером, призначеним для виявлення спроб несанкціонованого розкриття корпусу або зняття пристрою з кріплення.

При спрацьовуванні захисного механізму відповідна подія передається в систему безпеки.

Це дозволяє контролювати фізичний стан обладнання та своєчасно отримувати інформацію про можливе втручання.

Автономне живлення від батареї CR123A

Ajax DoorProtect Plus працює від однієї літієвої батареї CR123A і не потребує підключення до стаціонарної електромережі.

Енергоефективна конструкція забезпечує тривалу автономну експлуатацію, зменшуючи необхідність частої заміни елемента живлення.

Система безпеки дозволяє контролювати стан батареї та отримувати повідомлення про зниження рівня заряду.

Фактична тривалість роботи залежить від температури навколишнього середовища, якості радіозв’язку, інтенсивності спрацьовувань та обраних налаштувань.

Дистанційне налаштування та контроль стану

Після підключення до сумісного хабу користувач отримує можливість змінювати доступні параметри Ajax DoorProtect Plus через програмний інтерфейс системи безпеки.

Дистанційне налаштування дозволяє керувати режимами виявлення, обирати чутливість до ударів, встановлювати поріг нахилу та контролювати стан пристрою.

Також можна перевіряти якість радіозв’язку, стан живлення та зареєстровані події.

Це спрощує експлуатацію охоронних комплексів із великою кількістю датчиків, встановлених на різних дверях і вікнах.

Швидкий монтаж SmartBracket

Для встановлення використовується фірмова кріпильна панель SmartBracket, що дозволяє закріпити основний блок датчика на підготовленій поверхні без необхідності розбирати корпус.

Накладна конструкція скорочує час монтажу та дозволяє акуратно розмістити пристрій на дверній або віконній рамі.

При виборі місця встановлення необхідно враховувати правильну орієнтацію основного блоку, розташування магніту та особливості роботи акселерометра.

Після монтажу рекомендується перевірити спрацьовування при відкритті, ударах та зміні кута нахилу, а також якість радіозв’язку та роботу тамперного захисту.

Компактний корпус чорного кольору

Ajax DoorProtect Plus виконаний у компактному пластиковому корпусі чорного кольору, який добре поєднується з темними дверними полотнами, віконними рамами та сучасними інтер’єрами.

Невеликі розміри та мала вага спрощують установку на різних конструкціях без істотного впливу на їхній зовнішній вигляд.

Пристрій призначений для експлуатації всередині приміщень із дотриманням встановленого виробником температурного діапазону та допустимої вологості.

Захист житлових приміщень

Ajax DoorProtect Plus підходить для організації охорони квартир, приватних будинків, дач та інших житлових об’єктів.

Датчик можна встановлювати на вхідних, балконних та міжкімнатних дверях, а також на віконних стулках, включаючи поворотно-відкидні та мансардні конструкції.

Поєднання виявлення відкриття, удару та нахилу дозволяє контролювати різні способи впливу на захищений отвір.

Бездротова конструкція робить пристрій зручним для встановлення у приміщеннях із готовим ремонтом.

Застосування в офісах та комерційних об’єктах

Модель підходить для офісів, магазинів, складів, адміністративних приміщень, готелів, студій та інших комерційних об’єктів.

Датчик може використовуватися для контролю вхідних груп, службових дверей, вікон та інших конструкцій, які необхідно захистити від несанкціонованого відкриття та механічного впливу.

Можливість підключення зовнішнього провідного контакту розширює варіанти застосування на нестандартних отворах та технічних конструкціях.

Сумісність з охоронними системами Ajax

Ajax DoorProtect Plus призначений для роботи з сумісними хабами Ajax та підтримуваними ретрансляторами радіосигналу.

На відміну від деяких базових магнітоконтактних датчиків Ajax, модель DoorProtect Plus не підтримує підключення до сторонніх охоронних централей через приймачі ocBridge Plus та uartBridge.

Перед встановленням необхідно перевірити сумісність пристрою з хабом, що використовується, та версією програмного забезпечення системи безпеки.

Рекомендації щодо встановлення

Основний блок датчика рекомендується встановлювати на нерухомій частині дверної або віконної конструкції, а магніт - на рухомій стулці, дотримуючись допустимої відстані між елементами.

При використанні функцій виявлення удару та нахилу важливо забезпечити надійне кріплення пристрою, щоб механічні впливи на конструкцію коректно передавалися вбудованому акселерометру.

На металевих поверхнях умови роботи магнітного датчика та радіозв’язку можуть змінюватися, тому перед остаточним кріпленням рекомендується провести перевірку.

Після монтажу необхідно протестувати всі використовувані режими виявлення та переконатися у правильній реєстрації подій системою безпеки.

Застосування:

• Контроль відкриття вхідних та міжкімнатних дверей.
• Охорона віконних та балконних стулок.
• Виявлення ударів по дверях та віконних рамах.
• Контроль зміни кута нахилу вікон.
• Охорона поворотно-відкидних та мансардних вікон.
• Контроль вікон у режимі провітрювання.
• Захист квартир і приватних будинків.
• Охорона офісів, магазинів та комерційних приміщень.
• Контроль складських та службових дверей.
• Підключення додаткових дротових контактних датчиків.
• Розширення існуючої системи безпеки Ajax.

Основні переваги:

• Три функції виявлення: відкриття, удар та нахил.
• Надійний магнітоконтактний геркон.
• Вбудований акселерометр.
• Налаштовувана чутливість до механічних впливів.
• Функція пропуска першого удару.
• Регульований поріг виявлення нахилу.
• Можливість охорони вікон у положенні провітрювання.
• Два магніти для різних варіантів монтажу.
• Підключення додаткового дротового NC-датчика.
• Захищений двосторонній радіозв'язок Jeweller.
• Шифрування інформації, що передається.
• Захист від підміни радіосигналу.
• Контроль радіозаглушення та стану зв'язку.
• Адаптивне регулювання потужності радіопередавача.
• Захист корпусу від несанкціонованого втручання.
• Тривала автономна робота від батареї.
• Контроль стану елемента живлення.
• Дистанційне налаштування та тестування.
• Швидкий монтаж за допомогою SmartBracket.
• Відсутність необхідності прокладати сигнальні кабелі.
• Компактний пластиковий корпус чорного кольору.

Технічні характеристики:

• Тип чутливих елементів: геркон, акселерометр.
• Кількість сенсорів: 2.
• Функції виявлення: відкриття, удар, зміна кута нахилу.
• Кількість магнітів у комплекті: 2.
• Поріг спрацьовування з малим магнітом: 1 см.
• Поріг спрацьовування з великим магнітом: 2 см.
• Поріг виявлення нахилу: від 5°, налаштовується.
• Чутливість до ударів: 3 рівні.
• Функція пропуска першого удару: є.
• Підключення зовнішнього дротового датчика: є, контакт NC.
• Сумісність: Hub, Hub Plus, Hub 2, Hub 2 Plus, ReX.
• Сумісність з ocBridge Plus та uartBridge: немає.
• Спосіб підключення: бездротовий.
• Місце встановлення: всередині приміщень.
• Радіопротокол: Jeweller.
• Дальність бездротового зв'язку: до 1200 м на відкритому просторі.
• Частота радіозв'язку: 868,0–868,6 МГц.
• Потужність радіопередавача: до 20 мВт.
• Модуляція радіосигналу: GFSK.
• Зв'язок між пристроями: двосторонній.
• Шифрування радіозв'язку: блокове, на основі AES.
• Період опитування датчика: 12–300 секунд.
• Дистанційне налаштування: є.
• Захист від підміни сигналу: є.
• Сповіщення про радіозаглушення: є.
• Захист від несанкціонованого втручання: є.
• Колірна індикація: є.
• Тип елемента живлення: 1 літієва батарея CR123A.
• Робоча напруга: 3 В.
• Термін автономної роботи: до 5 років.
• Діапазон робочих температур: від −10 до +40 °C.
• Допустима робоча вологість: до 75 %.
• Ступінь захисту корпусу: IP50.
• Матеріал корпусу: пластик.
• Колір: чорний (Black).
• Тип монтажу: накладний, за допомогою SmartBracket.
• Можливість зовнішнього застосування: ні.
• Розміри: Ø20 × 90 мм.

Комплектація:

• Бездротовий датчик відкриття з сенсором удару та нахилу Ajax DoorProtect Plus, чорний - 1 шт.
• Кріпильна панель SmartBracket - 1 шт.
• Магніти - 2 шт.
• Літієва батарея CR123A (встановлена заздалегідь) - 1 шт.
• Виносна клема для підключення дротового датчика - 1 шт.
• Монтажний комплект - 1 комплект.
• Інструкція користувача - 1 шт.
