Лабораторний блок живлення WEP PS-3010D, 30 В, 10 А, трансформаторний, з цифровим дисплеєм - регульоване одноканальне джерело постійної напруги для ремонту електроніки, лабораторних робіт, діагностики, налаштування та тестування електронних пристроїв і компонентів. Модель забезпечує плавне регулювання вихідної напруги в діапазоні 0–30 В та вихідного струму 0–10 А при максимальній вихідній потужності до 300 Вт.
WEP PS-3010D виконаний за лінійною трансформаторною схемою та орієнтований на завдання, де важливі стабільність вихідних параметрів та низький рівень пульсацій. Для візуального контролю встановлено подвійний цифровий LED-дисплей, що дозволяє одночасно контролювати вихідну напругу та струм, що споживається навантаженням.
Лінійна трансформаторна конструкція
WEP PS-3010D належить до лінійних трансформаторних лабораторних джерел живлення. На відміну від компактних імпульсних моделей, така схемотехніка використовує мережевий трансформатор та лінійну стабілізацію вихідних параметрів.
Однією з переваг такої конструкції є низький рівень високочастотних перешкод і пульсацій, що робить блок живлення придатним для роботи з чутливими електронними схемами, аудіообладнанням та іншими пристроями, для яких якість постійної напруги має істотне значення.
Регульована напруга 0–30 В
Вихідна постійна напруга регулюється в діапазоні від 0 до 30 В. Користувач може встановити необхідне значення залежно від вимог схеми, що тестується або живиться.
Широкий діапазон регулювання дозволяє використовувати одне джерело живлення для великої кількості низьковольтних електронних пристроїв та компонентів з різною робочою напругою.
Регульований струм до 10 А
Максимальний вихідний струм становить 10 А. Можливість регулювання обмеження струму дозволяє заздалегідь встановити допустиме значення для підключеного навантаження.
Функція обмеження струму особливо корисна під час першого ввімкнення відремонтованого пристрою, перевірки експериментальної схеми або роботи з компонентами, для яких надмірний струм може призвести до пошкодження.
Максимальна вихідна потужність 300 Вт
При максимальних вихідних параметрах 30 В і 10 А розрахункова максимальна вихідна потужність блоку живлення досягає 300 Вт. При виборі режиму роботи необхідно одночасно враховувати встановлену напругу, струм навантаження та допустиму потужність джерела живлення.
Один регульований канал
WEP PS-3010D - це одноканальний лабораторний блок живлення. Один регульований вихід забезпечує напругу 0–30 В і струм до 10 А.
Одноканальна конструкція підходить для більшості стандартних завдань з ремонту, діагностики, розробки та тестування низьковольтної електроніки.
Цифрова індикація напруги та струму
На передній панелі розташований подвійний цифровий LED-дисплей. Він призначений для відображення основних вихідних параметрів блоку живлення - напруги та струму.
Цифрова індикація спрощує налаштування джерела живлення та дозволяє контролювати фактичні параметри безпосередньо під час роботи з підключеним навантаженням.
Стабілізація вихідної напруги
Для блоку живлення заявлена висока стабільність вихідної напруги. Коефіцієнт нестабільності за напругою живлення становить не більше 0,01% + 2 мВ, а нестабільність при зміні навантаження - не більше 0,01% + 2 мВ.
Стабілізована вихідна напруга важлива під час перевірки електронних схем, оскільки зміна навантаження не повинна призводити до істотної зміни заданої напруги.
Стабілізація вихідного струму
Джерело живлення підтримує режим стабілізації струму. Для нього заявлено нестабільність за напругою живлення до 0,1% + 3 мА та нестабільність при зміні навантаження до 0,2% + 3 мА.
Режим обмеження та стабілізації струму дозволяє безпечніше проводити випробування електронних компонентів і пристроїв, особливо при невідомому або потенційно підвищеному споживанні.
Низький рівень пульсацій напруги
Заявлений рівень пульсацій і шуму за напругою становить не більше 1 мВ RMS. Низький рівень залишкової змінної складової є важливою перевагою лінійного лабораторного джерела під час роботи з чутливою електронікою.
Низький рівень пульсацій струму
Пульсації та шум у режимі стабілізації струму заявлені на рівні не більше 2 мА RMS. Це забезпечує більш стабільне живлення підключеного навантаження під час проведення вимірювань та випробувань.
Швидке відновлення після зміни навантаження
Заявлений час відновлення вихідних параметрів становить не більше 100 мкс. Цей параметр характеризує здатність джерела живлення швидко стабілізувати вихід після зміни умов навантаження.
Температурна стабільність
Температурний коефіцієнт становить не більше 200 ppm/°C. Цей показник характеризує зміну вихідних параметрів джерела живлення при зміні температури навколишнього середовища.
Живлення від мережі 220–240 В
WEP PS-3010D розрахований на підключення до мережі змінного струму 220–240 В з частотою 50/60 Гц. Внутрішній трансформатор та електронна схема формують регульовану постійну напругу для живлення підключеного навантаження.
Робоча температура від -10 до +40 °C
Заявлений діапазон робочої температури становить від -10 до +40 °C при відносній вологості менше 90%. Для стабільної та безпечної експлуатації необхідно забезпечити вільну вентиляцію пристрою та не перекривати вентиляційні отвори корпусу.

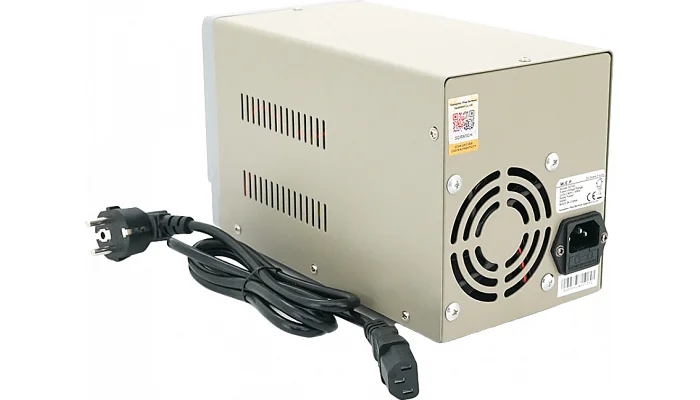

Масивна трансформаторна конструкція
Використання мережевого трансформатора зумовлює порівняно велику масу пристрою порівняно із сучасними імпульсними лабораторними джерелами живлення. Вага WEP PS-3010D становить близько 7 кг.
При цьому трансформаторна схемотехніка забезпечує характерні для лінійних лабораторних джерел переваги, зокрема низький рівень високочастотних перешкод та стабільні вихідні параметри.
Компактне настільне виконання
Габаритні розміри блоку живлення становлять приблизно 280 × 126 × 150 мм. Настільний варіант дозволяє розмістити пристрій на робочому місці майстра, інженера, радіоаматора або фахівця сервісного центру.
Використання під час ремонту електроніки
Регульований діапазон 0–30 В і струм до 10 А роблять PS-3010D підходящим джерелом живлення для сервісних майстерень. Він може використовуватися під час діагностики електронних плат і модулів, перевірки пристроїв після ремонту та пошуку несправностей.
Обмеження вихідного струму дозволяє виконувати перше увімкнення пристрою, що ремонтується, із заздалегідь встановленим максимальним струмом, знижуючи ймовірність додаткового пошкодження схеми в разі короткого замикання або іншої несправності.
Лабораторне та навчальне застосування
WEP PS-3010D може використовуватися в радіоаматорських, навчальних та професійних лабораторіях для живлення експериментальних схем, перевірки електронних компонентів, макетування та проведення різних електротехнічних експериментів у межах допустимих параметрів джерела.
Застосування:
- Ремонт та діагностика електронного обладнання.
- Робота в сервісних центрах та ремонтних майстернях.
- Живлення електронних плат і модулів постійною напругою.
- Первинне ввімкнення та перевірка відремонтованих пристроїв.
- Тестування електронних компонентів.
- Розробка та макетування електронних схем.
- Лабораторні та навчальні роботи.
- Радіоаматорські проекти.
- Перевірка обладнання з робочою напругою до 30 В.
- Живлення сумісних пристроїв зі споживаним струмом до 10 А.
- Робота з навантаженнями, що вимагають регульованого обмеження струму.
Технічні характеристики:
- Кількість каналів: 1.
- Тип вихідної напруги: постійна, регульована.
- Діапазон вихідної напруги: 0–30 В.
- Діапазон вихідного струму: 0–10 А.
- Максимальний вихідний струм: 10 А.
- Максимальна вихідна потужність: 300 Вт.
- Індикація: цифрова.
- Тип дисплея: LED.
- Параметри, що відображаються: вихідна напруга та струм.
- Стабільність напруги в мережі живлення: ≤0,01% + 2 мВ.
- Стабільність напруги при зміні навантаження: ≤0,01% + 2 мВ.
- Пульсації та шум за напругою: ≤1 мВ RMS.
- Стабільність струму в мережі живлення: ≤0,1 % + 3 мА.
- Стабільність струму при зміні навантаження: ≤0,2% + 3 мА.
- Пульсації та шум за струмом: ≤2 мА RMS.
- Час відновлення: ≤100 мкс.
- Температурний коефіцієнт: ≤200 ppm/°C.
- Вхідне живлення: AC 220–240 В.
- Частота мережі живлення: 50/60 Гц.
- Робоча температура: від -10 до +40 °C.
- Допустима відносна вологість: менше 90%.
- Габаритні розміри: 280 × 126 × 150 мм.
- Розмір упаковки: 325 × 195 × 160 мм.
- Вага брутто: близько 7 кг.
