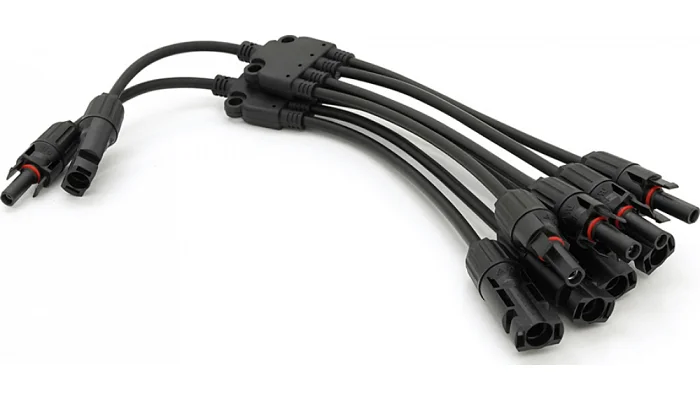

Кабельний розгалужувач MC4 1×4 для монтажу сонячних систем, Q1 - з’єднувальний елемент для фотоелектричних систем, призначений для об’єднання декількох кабельних ліній сонячних панелей в один електричний ланцюг. Розгалужувач оснащений роз'ємами стандарту MC4 і дозволяє організувати паралельне підключення до чотирьох сумісних гілок сонячних модулів за умови дотримання допустимих електричних параметрів.
Модель Q1 використовується під час монтажу домашніх, комерційних та промислових сонячних електростанцій. Розгалужувач допомагає спростити організацію кабельних з’єднань, скоротити кількість окремих з’єднувальних ділянок та забезпечити зручне підключення декількох сонячних панелей або груп модулів до загальної лінії постійного струму.
Корпус виготовлений із міцного пластику, а конструкція розрахована на експлуатацію в широкому температурному діапазоні. Розгалужувач призначений для роботи в ланцюгах постійного струму сонячних установок з напругою до 1000 В DC і максимальним заявленим струмом до 30 А. При проектуванні системи необхідно враховувати сумарний струм підключених гілок, сумісність роз'ємів та вимоги електричної безпеки.
Паралельне з'єднання сонячних панелей
Основне призначення розгалужувача MC4 1×4 - об’єднання декількох сонячних панелей або окремих фотоелектричних гілок в одну лінію постійного струму. Така схема використовується при паралельному підключенні сонячних модулів, коли потрібно збільшити сумарний вихідний струм системи, зберігаючи приблизно однакову робочу напругу підключених гілок.
Розгалужувач дозволяє об’єднувати до чотирьох сумісних електричних ліній через один з’єднувальний вузол. Це спрощує монтаж і допомагає організувати більш компактну кабельну розводку.
Для коректної роботи необхідно підключати панелі або групи модулів із сумісними електричними характеристиками. Істотні відмінності робочої напруги можуть призводити до втрат енергії та небажаних режимів роботи системи.
Розгалужувач не виконує функцій контролера заряду, перетворювача напруги або пристрою захисту від перевантаження. Він призначений виключно для організації електричного з'єднання.
Роз'єми стандарту MC4
Розгалужувач оснащений з'єднувачами типу MC4, які широко застосовуються у фотоелектричних установках для підключення сонячних панелей та кабельних ліній постійного струму.
Такий тип з'єднання дозволяє організувати роз'ємне підключення сумісних компонентів без необхідності створювати постійні з'єднання безпосередньо в точці розгалуження.
Конструкція роз'ємів MC4 передбачає механічну фіксацію відповідних частин, що допомагає запобігати випадковому роз'єднанню при правильному монтажі.
Під час підключення необхідно враховувати полярність, геометрію з'єднувачів та сумісність конкретних моделей. Роз'єми різних виробників не завжди дозволяють безпечне спільне використання, навіть якщо мають однакове позначення MC4.
Організація кабельної розводки сонячної електростанції
Використання розгалужувача Q1 допомагає впорядкувати з'єднання декількох фотоелектричних ліній та зменшити кількість окремих кабельних з'єднань, необхідних для організації паралельної схеми.
Це особливо зручно під час встановлення декількох сонячних модулів на даху будівлі, наземній монтажній конструкції або іншому підготовленому майданчику.
Розгалужувач може розміщуватися у складі кабельної інфраструктури сонячної електростанції з урахуванням вимог до фіксації провідників, захисту від механічних пошкоджень та впливу навколишнього середовища.
Під час монтажу необхідно передбачити надійне кріплення з’єднань, уникнути надмірного натягу кабелів та забезпечити можливість безпечного технічного обслуговування.
Робота в ланцюгах постійного струму
Модель призначена для використання в електричних ланцюгах постійного струму, характерних для сонячних фотоелектричних систем.
При підборі розгалужувача необхідно враховувати максимальну напругу холостого ходу сонячної збірки, яка може збільшуватися при зниженні температури навколишнього середовища.
Робоча напруга системи не повинна перевищувати допустиму межу з'єднувального елемента. Також необхідно враховувати максимальний струм, який може протікати через загальну ділянку розгалужувача.
При паралельному з'єднанні струми окремих гілок підсумовуються. Тому кількість підключених сонячних панелей необхідно вибирати не тільки за кількістю доступних роз'ємів, але й за електричними характеристиками модулів.
Міцний пластиковий корпус
Корпус розгалужувача виготовлений із міцного пластику, призначеного для розміщення електричних з'єднувальних елементів та захисту внутрішніх струмопровідних частин від випадкового механічного впливу.
Пластикове виконання забезпечує електричну ізоляцію корпусу та дозволяє використовувати виріб у складі кабельної інфраструктури сонячних установок.
Для тривалої експлуатації необхідно уникати ударних навантажень, надмірного натягу кабелів та пошкодження корпусу під час монтажу.
Точні характеристики матеріалу, включаючи клас вогнестійкості та стійкість до ультрафіолетового випромінювання, виробником у наданих даних не вказані.
Експлуатація за різних температур
Розгалужувач розрахований на роботу в умовах значних сезонних коливань температури, що важливо для сонячних електростанцій, встановлених на дахах будівель та відкритих монтажних майданчиках.
Широкий температурний діапазон дозволяє застосовувати виріб у різних кліматичних умовах за умови дотримання інших вимог виробника.
Під час проєктування системи слід враховувати не лише температуру навколишнього повітря, а й можливе нагрівання з’єднувачів під впливом сонячного випромінювання та протікання електричного струму.
Необхідно також забезпечити сумісність температурних характеристик розгалужувача з використовуваними сонячними кабелями та відповідними роз'ємами.
Використання в домашніх сонячних електростанціях
Розгалужувач MC4 1×4 може застосовуватися в побутових сонячних енергетичних системах, де необхідно об’єднати кілька сумісних фотоелектричних гілок.
Він підходить для організації кабельних з'єднань сонячних панелей, що встановлюються на дахах приватних будинків, господарських будівель та окремих наземних конструкціях.
Таке рішення дозволяє спростити побудову паралельної схеми підключення та зробити кабельну розводку більш впорядкованою.
При використанні з гібридними інверторами, мережевими інверторами або контролерами заряду необхідно перевірити допустимі параметри вхідної напруги та струму відповідного обладнання.
Застосування в комерційних та промислових системах
Модель Q1 може використовуватися під час монтажу комерційних та промислових фотоелектричних установок, якщо електричні параметри системи відповідають характеристикам розгалужувача.
У таких системах розгалужувачі допомагають організувати паралельне з'єднання окремих сонячних гілок та підключення їх до загальної кабельної лінії.
Для великих сонячних електростанцій особливе значення мають правильний розрахунок струмового навантаження, підбір перетину провідників, захист від зворотних струмів та узгодження параметрів з'єднувачів.
При об’єднанні декількох рядів сонячних модулів необхідність встановлення окремих запобіжників або інших захисних пристроїв визначається характеристиками панелей та вимогами проекту.
Особливості підключення та монтажу
Перед встановленням розгалужувача необхідно перевірити полярність усіх кабелів, що підключаються, відповідність роз’ємів та електричні характеристики сонячних модулів.
Підключення має виконуватися за відсутності небезпечного струму навантаження та з дотриманням правил роботи з фотоелектричними ланцюгами постійного струму. Сонячні панелі здатні генерувати напругу під час освітлення навіть після відключення інвертора.
Не допускається з'єднувати або роз'єднувати роз'єми MC4 під навантаженням, якщо така операція не дозволена виробником обладнання.
Після монтажу необхідно переконатися в повній фіксації всіх з'єднувачів, відсутності пошкоджень ізоляції та правильному розміщенні кабелів.
При використанні розгалужувача на відкритому повітрі необхідно окремо перевірити ступінь захисту з'єднувачів від вологи та пилу, оскільки конкретний клас IP у наведених характеристиках не вказано.
Рекомендації щодо експлуатації
Для надійної роботи сонячної системи рекомендується періодично оглядати кабельні з'єднання, перевіряти відсутність механічних пошкоджень, слідів перегріву та ослаблення фіксації роз'ємів.
Необхідно уникати прокладання з'єднань у місцях можливого скупчення води, надмірного натягу кабелів та безпосереднього контакту з гострими елементами монтажних конструкцій.
У разі виявлення оплавлення корпусу, зміни кольору контактів, пошкодження ізоляції або інших ознак несправності експлуатацію з’єднання слід припинити до усунення проблеми.
Розгалужувач необхідно використовувати лише в межах допустимих електричних параметрів, не допускаючи перевищення сумарного струму підключених гілок.
Застосування:
- Паралельне з'єднання сумісних сонячних панелей.
- Об'єднання до чотирьох фотоелектричних кабельних ліній.
- Монтаж домашніх сонячних електростанцій.
- Організація з'єднань у комерційних сонячних установках.
- Побудова кабельної інфраструктури промислових фотоелектричних систем.
- Підключення сумісних сонячних гілок до загальної лінії постійного струму.
- Монтаж сонячних панелей на дахах та наземних конструкціях.
- Модернізація та розширення існуючих сонячних систем із дотриманням допустимих електричних параметрів.
- Організація акуратного та компактного кабельного розведення.
Основні переваги:
- Можливість об'єднання декількох сонячних гілок в одну лінію.
- Конфігурація розгалуження 1×4.
- Використання поширеного типу з'єднувачів MC4.
- Підходить для паралельних схем підключення сонячних панелей.
- Допомагає спростити монтаж та організацію кабельної розводки.
- Міцний пластиковий корпус.
- Широкий діапазон робочих температур.
- Призначений для фотоелектричних ланцюгів постійного струму.
- Підходить для побутових, комерційних та промислових сонячних установок.
- Роз'ємна конструкція для підключення сумісного обладнання.
- Можливість використання під час монтажу та модернізації сонячних електростанцій.
Технічні характеристики:
- Конфігурація: 1×4.
- Кількість відгалужень: 4.
- Тип з'єднання: паралельне.
- Робочий струм: постійний (DC).
- Максимальна робоча напруга: 1000 В DC.
- Максимальний заявлений струм: 30 А.
- Робоча температура: від -40 до +85 °C.
- Матеріал корпусу: міцний пластик.
- Сумісність: сонячні панелі та кабельні лінії з відповідними роз'ємами MC4 та електричними характеристиками.
