Універсальний зарядний пристрій для акумуляторів Li-ion LiitoKala 13S-48V / 2A

LiitoKala 13S-48V 2A (Lii-480200) - універсальний інтелектуальний зарядний пристрій, призначений для заряджання літій-іонних акумуляторних батарей (Li-Ion) з конфігурацією 13S та номінальною напругою 48 В. Модель забезпечує вихідну напругу 54,6 В і зарядний струм 2 А, що дозволяє використовувати її з сумісними акумуляторами електровелосипедів, електросамокатів, гіроскутерів, моноколіс та іншого обладнання з автономним живленням. Зарядний пристрій підходить для повсякденної експлуатації, заміни штатного блоку живлення, ремонту електротранспорту та обслуговування акумуляторних блоків.

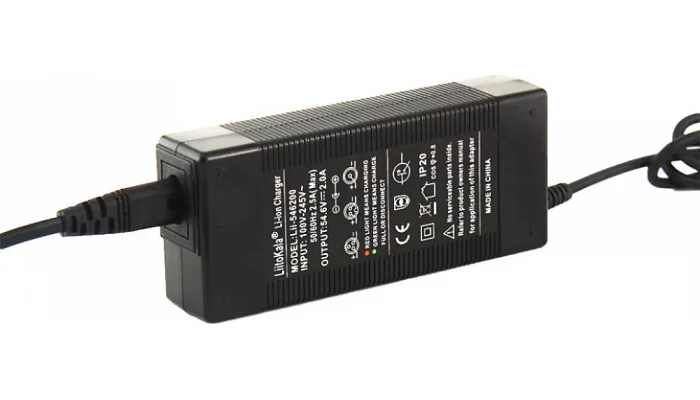

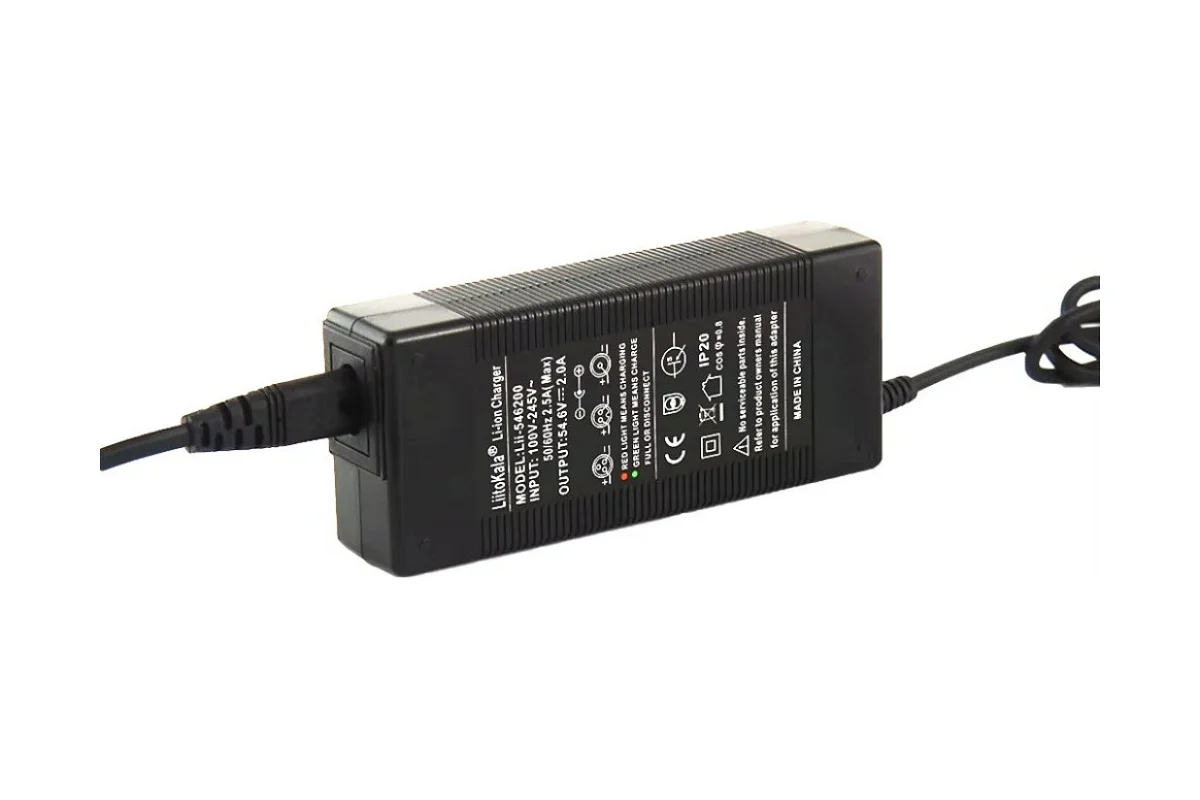

Пристрій виконано в компактному пластиковому корпусі чорного кольору, оснащено світлодіодним індикатором стану заряджання та вбудованим захистом від короткого замикання й перевантаження. Для підключення акумулятора передбачено циліндричний роз'єм DC 5,5×2,1 мм, а живлення здійснюється від електромережі через знімний мережевий кабель з європейською вилкою, що входить до комплекту поставки.

Особливості маркування 48 В та 54,6 В

Зарядний пристрій може поставлятися з маркуванням 13S-48V2A, 54.6V2A або 13S-54.6V2A. Ці позначення відносяться до однієї категорії зарядних пристроїв для літій-іонних акумуляторів з конфігурацією 13S.

Значення 48 В використовується для позначення номінального класу напруги акумуляторної батареї, тоді як 54,6 В відповідає максимальній зарядній напрузі повністю зарядженого блоку.

Така різниця є нормальною особливістю літій-іонних акумуляторів і не свідчить про невідповідність характеристик зарядного пристрою.

При виборі необхідно орієнтуватися насамперед на фактичну вихідну напругу зарядного пристрою, тип акумулятора та конфігурацію батареї.

Зарядка літій-іонних акумуляторів 13S

LiitoKala Lii-480200 призначений для акумуляторних блоків, що складаються з тринадцяти послідовно з'єднаних літій-іонних елементів.

При номінальній напрузі окремого елемента 3,6–3,7 В така батарея має номінальну напругу приблизно 46,8–48,1 В і належить до класу акумуляторів 48 В.

Для повного заряду кожного елемента до 4,2 В необхідна загальна напруга 54,6 В, яку забезпечує цей зарядний пристрій.

Модель підходить для акумуляторів різної ємності за умови, що виробник батареї допускає зарядний струм 2 А.

Для безпечного заряджання акумуляторна збірка повинна бути оснащена сумісною системою керування та захисту BMS.

Автоматичне керування процесом заряджання

Зарядний пристрій призначений для автоматичного заряджання літій-іонних акумуляторів без необхідності ручного регулювання вихідних параметрів.

Для акумуляторів такого типу застосовується принцип заряджання CC/CV, що передбачає послідовне використання режимів постійного струму та постійної напруги.

На початковому етапі зарядний пристрій подає обмежений зарядний струм, поступово підвищуючи напругу акумуляторної батареї.

Після досягнення встановленої граничної напруги зарядний струм зменшується у міру наближення акумулятора до повного заряду.

Такий принцип забезпечує правильну зарядку сумісних літій-іонних елементів і допомагає уникнути перевищення допустимої напруги.

Тривалість процесу залежить від ємності акумулятора, його початкового рівня заряду та характеристик системи BMS.

Зарядний струм 2 А

LiitoKala Lii-480200 забезпечує вихідний зарядний струм до 2 А, що підходить для заряджання сумісних акумуляторних батарей електротранспорту та портативного обладнання.

Такий струм дозволяє використовувати пристрій для регулярного відновлення заряду акумуляторів, розрахованих на відповідний режим заряджання.

Наприклад, для батареї ємністю 10 А·год теоретичний час заряджання при постійному струмі 2 А становить близько 5 годин, однак фактична тривалість буде більшою через завершальний етап заряджання при постійній напрузі.

Під час вибору зарядного пристрою необхідно переконатися, що акумулятор та його BMS витримують зазначений струм.

Світлодіодна індикація стану

На корпусі передбачений світлодіодний індикатор, що дозволяє візуально контролювати процес заряджання.

Червоний колір світлодіода означає, що акумулятор заряджається.

Зелений колір вказує на завершення заряджання або перебування пристрою в режимі очікування, коли акумулятор не підключений або зарядний струм відсутній.

Така система індикації дозволяє швидко визначити поточний стан обладнання без використання додаткових вимірювальних приладів.

Для коректної оцінки стану акумулятора необхідно враховувати, що зелений індикатор сам по собі не підтверджує справність усіх елементів батареї.

Захист від короткого замикання та перевантаження

Зарядний пристрій оснащений вбудованими захисними функціями, призначеними для підвищення надійності експлуатації.

Захист від короткого замикання допомагає обмежити наслідки аварійного з'єднання вихідних контактів.

Захист від перевантаження призначений для запобігання роботі пристрою за межами передбачених електричних параметрів.

Ці функції сприяють збереженню працездатності зарядного блоку в разі виникнення нештатних умов.

При цьому вбудований захист зарядного пристрою не замінює систему BMS акумулятора, яка повинна контролювати напругу окремих елементів і забезпечувати необхідний захист батареї.

Підключення через роз'єм DC 5,5×2,1 мм

Для з'єднання з акумуляторним обладнанням використовується циліндричний штекер DC розміром 5,5×2,1 мм.

Такий тип роз'єму застосовується в різних зарядних пристроях, портативній електроніці та акумуляторних системах.

Він дозволяє підключати зарядний блок до сумісного гнізда без додаткових перехідників.

Перед використанням необхідно перевірити розміри роз'єму та полярність контактів. Штекери, однакові за формою, можуть мати різне розташування позитивного та негативного контактів.

Невідповідність полярності може призвести до пошкодження зарядного пристрою або акумуляторного обладнання.

Знімний мережевий кабель з європейською вилкою

LiitoKala комплектується окремим мережевим кабелем, призначеним для підключення зарядного пристрою до електричної розетки.

Європейська вилка дозволяє використовувати пристрій із сумісними побутовими розетками без додаткових перехідників.

Знімна конструкція кабелю полегшує зберігання та транспортування зарядного блоку.

За необхідності мережевий шнур можна від'єднати від корпусу, щоб компактніше розмістити пристрій серед інших аксесуарів.

Компактний пластиковий корпус

Зарядний пристрій виконаний у міцному пластиковому корпусі чорного кольору, призначеному для розміщення та захисту внутрішніх електронних компонентів.

Компактне виконання дозволяє зручно використовувати блок живлення вдома, у майстерні, сервісному центрі або під час поїздок.

Корпус розрахований на розміщення на рівній поверхні поруч із обладнанням, що заряджається.

Для нормального відведення тепла рекомендується залишати навколо зарядного пристрою вільний простір і не накривати його сторонніми предметами під час роботи.

Зарядка акумуляторів електровелосипедів

LiitoKala 13S-48V 2A може використовуватися для заряджання сумісних літій-іонних батарей електричних велосипедів з номінальною напругою 48 В.

Модель підходить для обладнання, в якому застосовується акумуляторна збірка 13S з максимальною зарядною напругою 54,6 В.

Пристрій може використовуватися як заміна штатного зарядного блоку за умови збігу електричних характеристик, роз'єму та полярності.

Перед підключенням необхідно перевірити технічні параметри акумулятора, оскільки не всі електровелосипеди з позначенням 48 В використовують однакову хімічну будову елементів та схему зарядки.

Використання з електросамокатами

Зарядний пристрій підходить для сумісних електросамокатів, оснащених літій-іонною акумуляторною батареєю 13S.

Воно може застосовуватися для регулярного заряджання, заміни несправного штатного зарядного пристрою або обслуговування електротранспорту.

Циліндричний роз'єм дозволяє підключати пристрій безпосередньо до відповідного зарядного гнізда за умови збігу розмірів і полярності.

Перед покупкою необхідно перевірити максимальну зарядну напругу акумулятора, оскільки електросамокати можуть використовувати батареї з різною кількістю послідовно з'єднаних елементів.

Використання з гіроскутерами та моноколесами

LiitoKala Lii-480200 може використовуватися з окремими моделями гіроскутерів, моноколіс та іншого персонального електротранспорту, якщо вони оснащені сумісними літій-іонними батареями.

При цьому обладнання даного типу часто має власні вимоги до напруги заряджання, струму та конструкції роз’єму.

Тому сумісність необхідно визначати за характеристиками конкретного акумулятора, а не лише за категорією транспортного засобу.

Заміна штатного зарядного пристрою

Модель може використовуватися для заміни оригінального зарядного блоку у разі його несправності, пошкодження або втрати.

Для коректної заміни необхідно переконатися, що новий пристрій відповідає вимогам акумуляторної батареї щодо типу елементів, максимальної зарядної напруги та допустимого струму.

Також необхідно перевірити тип зарядного штекера та полярність контактів.

Збіг лише номінального позначення 48 В не є достатньою підставою для підключення зарядного пристрою.

Застосування під час складання акумуляторних батарей

LiitoKala може використовуватися під час виготовлення та обслуговування акумуляторних збірок 13S на основі літій-іонних елементів.

Модель підходить для систем, у яких передбачено окремий зарядний вхід із відповідним роз'ємом та справну плату BMS.

Автоматичне керування процесом заряджання дозволяє використовувати пристрій без ручного налаштування напруги та струму.

При самостійному складанні батарей необхідно забезпечити правильне з'єднання елементів, відповідність параметрів BMS та надійну електричну ізоляцію.

Використання в сервісних центрах та майстернях

Зарядний пристрій може застосовуватися під час ремонту та технічного обслуговування сумісних акумуляторних систем електротранспорту.

Воно підходить для перевірки процесу заряджання справних батарей, заміни штатних зарядних блоків та комплектації відремонтованого обладнання.

Компактна конструкція полегшує розміщення пристрою на робочому столі, а світлодіодна індикація дозволяє контролювати основні стани заряджання.

Для діагностики несправних акумуляторів необхідно використовувати відповідне вимірювальне обладнання та дотримуватися вимог електробезпеки.

Рекомендації щодо безпечної експлуатації

Перед підключенням необхідно переконатися, що акумуляторна батарея належить до типу Li-Ion і має конфігурацію 13S з максимальною зарядною напругою 54,6 В.

Слід перевірити допустимий зарядний струм, розмір роз'єму DC 5,5×2,1 мм та правильність полярності контактів.

Пристрій не призначений для безпосереднього заряджання акумуляторів LiFePO4, свинцево-кислотних батарей та літій-іонних блоків з іншою кількістю послідовно з’єднаних елементів.

Не слід підключати пошкоджені, роздуті, перегріті або несправні акумулятори.

Під час заряджання рекомендується розміщувати пристрій на негорючій поверхні в сухому, добре провітрюваному приміщенні.

У разі появи незвичайного запаху, сильного нагрівання або інших ознак несправності необхідно негайно припинити експлуатацію.

Застосування:

• Зарядка літій-іонних акумуляторів конфігурації 13S.
• Зарядка сумісних акумуляторів електровелосипедів.
• Обслуговування акумуляторних батарей електросамокатів.
• Використання з сумісними гіроскутерами та моноколесами.
• Зарядка акумуляторних блоків номінального класу 48 В.
• Заміна штатних зарядних пристроїв для електротранспорту.
• Ремонт та технічне обслуговування акумуляторного обладнання.
• Комплектація нових акумуляторних батарей.
• Застосування в майстернях та сервісних центрах.
• Використання з самостійно зібраними Li-Ion батареями за наявності сумісної системи управління батареєю (BMS).

Основні переваги:

• Призначений для літій-іонних акумуляторів 13S.
• Підходить для сумісних акумуляторних систем номінального класу 48 В.
• Автоматичне керування процесом заряджання.
• Зарядний струм 2 А для регулярного заряджання сумісних батарей.
• Світлодіодна індикація процесу заряджання та режиму очікування.
• Захист від короткого замикання.
• Захист від перевантаження.
• Стандартний циліндричний роз'єм живлення.
• Компактний пластиковий корпус.
• Універсальне чорне виконання.
• Знімний мережевий кабель для зручного зберігання.
• Європейська вилка для підключення до сумісних розеток.
• Можливість використання як заміна штатного зарядного пристрою.
• Підходить для побутового та сервісного застосування.

Технічні характеристики:

• Альтернативне маркування: 54.6V2A / 13S-54.6V2A.
• Тип сумісних акумуляторів: Li-Ion (літій-іонні).
• Конфігурація акумуляторної батареї: 13S.
• Номінальний клас напруги акумулятора: 48 В.
• Вихідна напруга зарядного пристрою: DC 54,6 В.
• Вихідний зарядний струм: 2 А.
• Кількість каналів зарядки: 1.
• Управління зарядкою: автоматичне.
• Вихідний роз'єм: DC 5,5×2,1 мм.
• Індикація: світлодіодна (LED).
• Червоний індикатор: процес заряджання.
• Зелений індикатор: завершення заряджання або режим очікування.
• Захисні функції: від короткого замикання та перевантаження.
• Матеріал корпусу: пластик.
• Колір: чорний.
