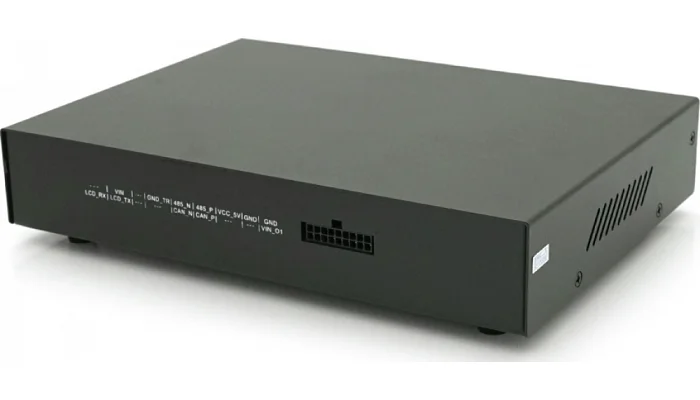

Активний балансир JK-B15A24S для Li-Ion/LiFePo4/LTO 2S–24S, 0,1–15 А, 9–100 В

Активний балансир JK-B15A24S для Li-Ion/LiFePO4/LTO 2S–24S, 0,1–15 А, 9–100 В - електронний модуль для вирівнювання напруги послідовно з'єднаних акумуляторних елементів та підтримання більш рівномірного стану заряду акумуляторної батареї. Пристрій призначений для роботи з літій-іонними (Li-ion), літій-залізо-фосфатними (LiFePO4) та літій-титанатними (LTO) акумуляторами, що використовуються в системах накопичення енергії, резервного електропостачання, електротранспорті та інших автономних установках.

Модель JK-B15A24S підтримує конфігурації акумуляторних блоків від 2S до 24S, працює в заявленому діапазоні напруг 9–100 В і забезпечує активне балансування зі струмом до 15 А. Завдяки перерозподілу енергії між елементами пристрій допомагає зменшувати різницю в їхніх напругах, яка може виникати під час заряджання, розряджання та тривалої експлуатації акумулятора.

Балансир може використовуватися під час виготовлення нових акумуляторних батарей, модернізації існуючих збірок та технічного обслуговування накопичувачів енергії. Він особливо актуальний для систем, що складаються з великої кількості послідовно з’єднаних елементів, де підтримання узгодженості їхніх характеристик має важливе значення для ефективної експлуатації батареї.

Активне балансування акумуляторних елементів

Основне завдання JK-B15A24S - зменшення дисбалансу між послідовно з'єднаними акумуляторними елементами. У процесі експлуатації окремі елементи можуть мати різну напругу внаслідок відмінностей фактичної ємності, внутрішнього опору, температури та ступеня зносу.

У разі виникнення дисбалансу деякі елементи досягають верхнього або нижнього допустимого порогу напруги раніше за інші. Це може призвести до передчасного припинення заряджання або розряджання всієї батареї системою BMS, навіть якщо частина акумуляторних елементів ще не повністю використала доступну ємність.

Активний принцип балансування передбачає перерозподіл енергії між елементами з різним рівнем напруги. На відміну від пасивних балансувальних схем, які переважно розсіюють надлишкову енергію у вигляді тепла, активне балансування дозволяє передавати частину енергії між елементами акумуляторної збірки.

Такий підхід допомагає підтримувати більш рівномірну напругу елементів і зменшувати вплив помірного дисбалансу на роботу акумулятора. При цьому балансир не здатний відновити пошкоджені елементи або усунути значні відмінності в їхній фактичній ємності.

Високий струм активного балансування

Однією з особливостей JK-B15A24S є високий заявлений струм балансування, завдяки якому пристрій може використовуватися в акумуляторних системах значної ємності.

У разі виникнення різниці напруг між елементами балансир перерозподіляє енергію, сприяючи зменшенню дисбалансу. Це особливо важливо для великих акумуляторних блоків, у яких вирівнювання стану заряду за допомогою малопотужних балансувальних схем може займати тривалий час.

Фактичний струм балансування залежить від різниці напруг між елементами, стану акумуляторів, електричних параметрів збірки та алгоритму роботи пристрою. Максимальне заявлене значення не означає, що балансир постійно працює з однаковим струмом.

Висока продуктивність балансування робить цю модель придатною для обслуговування потужних акумуляторних систем за умови дотримання вимог виробника.

Підтримка різних типів літієвих акумуляторів

JK-B15A24S призначений для роботи з кількома поширеними типами акумуляторної хімії, що розширює можливості його застосування в різних енергетичних проєктах.

Літій-іонні акумулятори використовуються в електротранспорті, портативних енергетичних системах та акумуляторних блоках різного призначення. Літій-залізо-фосфатні батареї затребувані в системах резервного живлення, накопичувачах сонячної енергії та автономних установках завдяки високій циклічній стійкості та стабільним експлуатаційним характеристикам.

Літій-титанатні акумулятори застосовуються у спеціалізованих системах, де необхідні висока циклічна стійкість та можливість роботи в інтенсивних режимах заряджання та розряджання.

Під час підключення необхідно враховувати номінальну напругу, допустимі межі напруги та особливості конкретного типу елементів. Підтримка декількох акумуляторних технологій не означає можливість об’єднання елементів різного хімічного складу в одній послідовній збірці.

Робота з акумуляторними збірками різної конфігурації

Широкий діапазон підтримуваної кількості послідовно з'єднаних елементів дозволяє використовувати балансир в акумуляторних батареях різної конструкції.

Позначення S вказує на кількість послідовно з'єднаних елементів або паралельних груп акумуляторів. Наприклад, конфігурація 4S містить чотири послідовні групи, 16S - шістнадцять, а 24S - двадцять чотири.

Можливість роботи з різними конфігураціями робить JK-B15A24S універсальним рішенням для проектів самостійного складання акумуляторів, обслуговування готових батарей та модернізації енергетичних систем.

При виборі конфігурації необхідно враховувати не тільки кількість комірок, але й сумарну напругу акумуляторної збірки. Фактична сумісність визначається одночасно допустимою кількістю послідовних груп і робочим діапазоном напруги пристрою.

Застосування в акумуляторних системах накопичення енергії

Активний балансир JK-B15A24S може використовуватися в акумуляторних системах накопичення енергії, призначених для зберігання електроенергії від сонячних панелей, резервного живлення та автономної роботи електричного обладнання.

У таких системах акумулятори регулярно проходять цикли заряджання та розряджання, внаслідок чого відмінності між окремими елементами можуть поступово збільшуватися.

Балансування допомагає підтримувати більш рівномірний стан послідовних груп та зменшувати ймовірність передчасного обмеження доступної ємності через дисбаланс.

Модуль може застосовуватися разом з акумуляторними батареями для гібридних інверторів, автономних систем електропостачання та інших сумісних енергетичних установок.

Використання в сонячних енергетичних системах

JK-B15A24S підходить для акумуляторних батарей, що застосовуються в системах зберігання енергії сонячних електростанцій.

Під час заряджання акумуляторів від сонячних панелей окремі елементи можуть досягати різних рівнів напруги, особливо після тривалої експлуатації або за наявності відмінностей у їхніх характеристиках.

Активне балансування допомагає зменшувати такі відмінності та підтримувати більш злагоджену роботу акумуляторної збірки.

Пристрій встановлюється в акумуляторній системі та не підключається безпосередньо до сонячних панелей замість контролера заряду. Для коректної роботи необхідно використовувати сумісне зарядне обладнання та систему керування акумулятором.

Застосування в електротранспорті

Балансир може використовуватися в сумісних акумуляторних системах електротранспорту, де батареї складаються з великої кількості послідовно з'єднаних елементів.

Під час експлуатації електротранспортних засобів акумулятори піддаються регулярним циклам заряджання та розряджання, а також змінним струмовим і температурним навантаженням.

Підтримка рівномірної напруги елементів допомагає зменшити вплив дисбалансу на доступну ємність батареї та роботу системи захисту.

Перед використанням необхідно перевірити відповідність пристрою електричним характеристикам акумулятора, умовам експлуатації та вимогам безпеки конкретного транспортного засобу.

Спільна робота з системою BMS

Активний балансир JK-B15A24S призначений для вирівнювання напруг акумуляторних елементів і може використовуватися у складі акумуляторної системи з окремою платою BMS.

Система BMS виконує функції контролю напруги, струму та температури, а також забезпечує передбачені конструкцією захисні відключення у разі виникнення небезпечних режимів роботи.

Балансир вирішує інше завдання - перерозподіляє енергію між елементами для зменшення дисбалансу. Тому його не слід розглядати як заміну повноцінної системи керування та захисту акумулятора.

Під час проектування батареї необхідно забезпечити сумісність балансира, BMS, зарядного пристрою та інших компонентів акумуляторної системи.

Використання під час складання та модернізації акумуляторів

JK-B15A24S підходить для фахівців, які займаються виготовленням, модернізацією та технічним обслуговуванням акумуляторних батарей.

Під час складання нового акумулятора важливо використовувати елементи з близькими електричними характеристиками та попередньо узгодженим станом заряду. Балансир допомагає підтримувати рівномірність напруг у процесі подальшої експлуатації.

Пристрій також може застосовуватися під час модернізації існуючої акумуляторної системи, якщо кількість послідовних груп та робочі напруги відповідають його характеристикам.

Перед установкою необхідно перевірити стан окремих елементів. Підвищений внутрішній опір, значна втрата ємності або механічні пошкодження акумуляторів вимагають окремої діагностики та не усуваються балансуванням.

Компактна конструкція та розміщення в акумуляторній системі

Балансир виконаний у вигляді окремого електронного модуля, який може розміщуватися у складі акумуляторного блоку або спеціального монтажного відсіку.

Компактне виконання полегшує інтеграцію пристрою в акумуляторні системи за умови наявності достатнього простору для безпечного розміщення та підключення провідників.

Під час установки необхідно забезпечити надійну фіксацію модуля, електричну ізоляцію від струмопровідних елементів та умови для відведення тепла.

Не слід розміщувати балансир у місцях, де можливе потрапляння вологи, утворення конденсату або безпосередній контакт із металевими частинами корпусу без необхідної ізоляції.

Особливості підключення

Підключення JK-B15A24S має виконуватися відповідно до схеми виробника. Балансувальні провідники з’єднуються з відповідними точками послідовної акумуляторної збірки у встановленому порядку.

Перед монтажем необхідно перевірити напругу кожної комірки або паралельної групи, правильність послідовного з'єднання та відповідність сумарної напруги допустимим параметрам пристрою.

Неправильна послідовність підключення, переплутана полярність або коротке замикання балансувальних проводів можуть призвести до пошкодження електронного модуля та акумуляторної батареї.

Монтаж слід виконувати при відключених зовнішніх джерелах живлення та навантаженнях з дотриманням правил електробезпеки. Для підключення необхідно використовувати провідники та з’єднувальні елементи, що відповідають вимогам виробника.

З огляду на можливість роботи з акумуляторними батареями підвищеної напруги, установку рекомендується доручати фахівцям, які мають досвід обслуговування літієвих акумуляторних систем.

Рекомендації щодо експлуатації та обслуговування

Для стабільної роботи балансира необхідно дотримуватися допустимих електричних параметрів і не використовувати пристрій з акумуляторними конфігураціями, що виходять за межі заявлених характеристик.

Рекомендується періодично перевіряти стан балансувальних з'єднань, відсутність перегріву, механічних пошкоджень та ознак порушення ізоляції.

У разі виявлення значного дисбалансу, який зберігається після тривалого балансування, необхідно перевірити фактичну ємність та внутрішній опір акумуляторних елементів.

Для безпечної експлуатації батареї слід використовувати відповідну систему BMS, правильно налаштоване зарядне обладнання та передбачені проектом захисні пристрої.

Застосування:

• Активне балансування послідовно з'єднаних літієвих акумуляторних елементів.
• Складання та обслуговування літій-іонних акумуляторних батарей.
• Балансування акумуляторних збірок LiFePO4.
• Робота з сумісними акумуляторами LTO.
• Акумуляторні накопичувачі енергії для сонячних електростанцій.
• Системи резервного та автономного електропостачання.
• Акумуляторні батареї для гібридних інверторів.
• Сумісні акумуляторні системи електротранспорту.
• Модернізація акумуляторних блоків з окремою системою BMS.
• Діагностика та зменшення дисбалансу між справними акумуляторними елементами.
• Професійне складання та технічне обслуговування акумуляторів.

Основні переваги:

• Активний принцип балансування з перерозподілом енергії між елементами.
• Високий заявлений струм балансування для роботи з акумуляторними збірками значної ємності.
• Підтримка акумуляторів Li-ion, LiFePO4 та LTO.
• Сумісність із широким діапазоном послідовних конфігурацій.
• Допомагає зменшувати різницю напруг між акумуляторними елементами.
• Сприяє більш рівномірному використанню доступної ємності справного акумулятора.
• Підходить для акумуляторних систем різного призначення.
• Можливість використання разом з окремою системою BMS.
• Компактне виконання для інтеграції в акумуляторні блоки.
• Підходить для складання, модернізації та технічного обслуговування акумуляторів.
• Може використовуватися в системах накопичення сонячної енергії та електротранспорті.

Технічні характеристики:

• Принцип роботи: активний перерозподіл енергії між елементами.
• Підтримувані типи акумуляторів: Li-ion, LiFePO4, LTO.
• Кількість послідовно з'єднаних елементів або груп: 2S–24S.
• Заявлений діапазон напруги: 9–100 В.
• Заявлений діапазон струму балансування: 0,1–15 А.
• Максимальний заявлений струм балансування: 15 А.
• Призначення: вирівнювання напруг послідовно з'єднаних акумуляторних елементів.
• Виконання: окремий електронний модуль балансування.
• Сумісність із BMS: можливість використання в акумуляторній системі з окремою BMS за умови дотримання вимог підключення.
• Функції повноцінної BMS: не заявлені.
• Поріг початку балансування: не вказано.
• Інтерфейси зв'язку: не вказані.
• Габарити: не вказані.
• Вага: не вказано.
