Універсальний зарядний пристрій для акумуляторів Li-ion LiitoKala Lii-S12 EU на 12 каналів

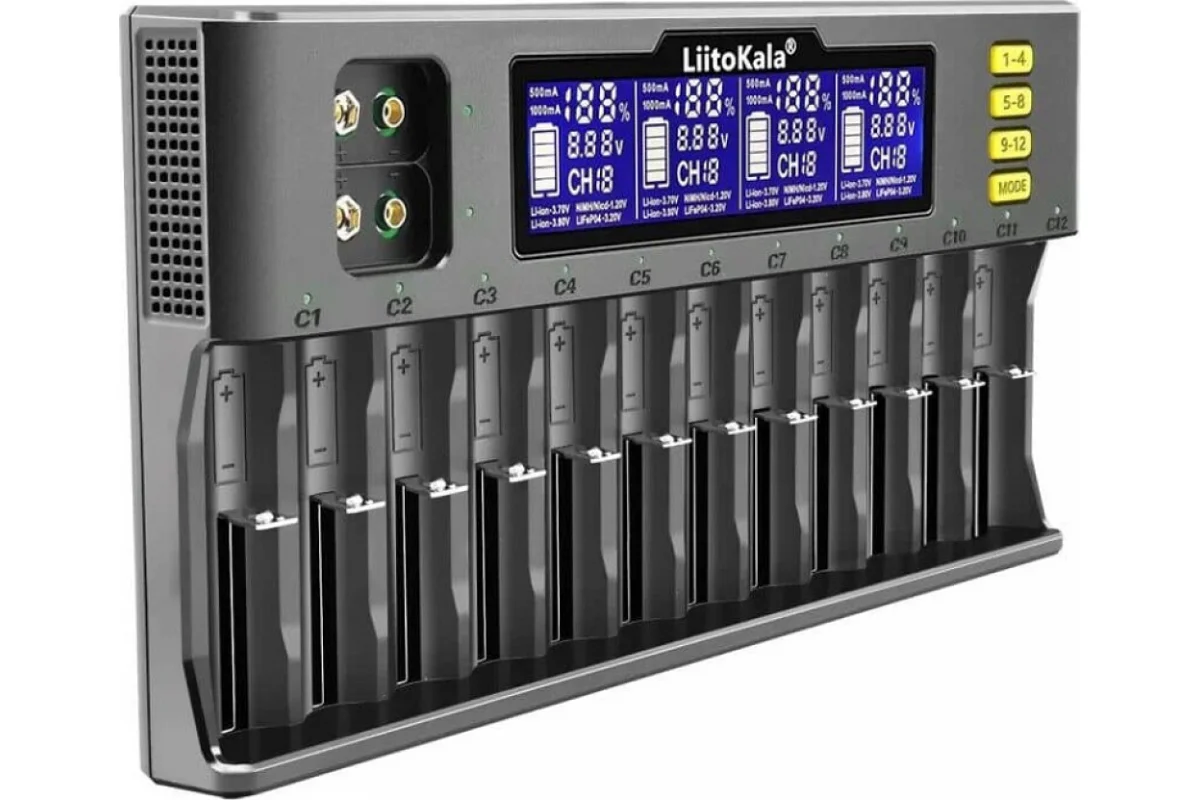

LiitoKala Lii-S12 EU - універсальний інтелектуальний зарядний пристрій із 12 незалежними каналами для циліндричних акумуляторів та двома додатковими портами для акумуляторів 9 В типу «Крона». Модель призначена для заряджання літій-іонних акумуляторів Li-ion, сумісних високовольтних літієвих елементів IMR, літій-залізо-фосфатних LiFePO4, а також нікель-металгідридних Ni-MH та нікель-кадмієвих Ni-Cd акумуляторів. Завдяки мікропроцесорному керуванню, автоматичному визначенню полярності та підтримці різних типорозмірів пристрій підходить для одночасного обслуговування великої кількості акумуляторів, що використовуються в портативній електроніці, ліхтариках, вимірювальних приладах та іншому обладнанні.

Зарядний пристрій оснащений великим LCD-дисплеєм із груповим відображенням параметрів, індивідуальними світлодіодними індикаторами та системою інтелектуального розподілу зарядного струму. Технологія Auto-Polarity Detect дозволяє встановлювати циліндричні акумулятори будь-якою стороною, а незалежне керування каналами забезпечує контроль кожного елемента. Додатково передбачено прискорене заряджання окремих слотів, функцію активації глибоко розряджених літій-іонних акумуляторів та комплекс електронних захистів.

Дванадцять незалежних зарядних каналів

LiitoKala Lii-S12 EU оснащений 12 окремими слотами для циліндричних акумуляторів. Кожен канал працює під керуванням власної електронної системи, що дозволяє контролювати процес заряджання встановленого елемента незалежно від решти.

Користувач може одночасно встановлювати акумулятори різної ємності, ступеня заряду та хімічного складу.

Така конструкція особливо зручна під час обслуговування великої кількості елементів живлення, оскільки дозволяє заряджати кілька комплектів акумуляторів за один цикл.

Незалежна робота каналів зменшує необхідність попереднього сортування акумуляторів за рівнем заряду та забезпечує індивідуальний контроль кожного елемента.

Автоматичне визначення полярності Auto-Polarity Detect

Однією з основних особливостей LiitoKala Lii-S12 EU є технологія автоматичного визначення полярності акумуляторів.

Електронна система самостійно розпізнає розташування позитивного та негативного контактів, тому сумісні циліндричні акумулятори можна встановлювати в зарядні слоти будь-якою стороною.

Це спрощує використання пристрою, особливо під час одночасного встановлення великої кількості елементів, та знижує ймовірність помилок під час підключення.

Автоматичне визначення полярності працює разом із системою електронного захисту, забезпечуючи правильне підключення зарядного ланцюга.

Підтримка різних типів акумуляторів

LiitoKala Lii-S12 EU сумісний з кількома поширеними електрохімічними системами, для яких передбачені відповідні алгоритми заряджання.

Стандартні літій-іонні акумулятори заряджаються до кінцевої напруги 4,20 В. Для сумісних високовольтних літієвих елементів передбачено окремий режим 4,35 В, а для акумуляторів LiFePO4 - режим 3,65 В.

Нікель-металгідридні та нікель-кадмієві акумулятори розпізнаються автоматично і заряджаються за алгоритмом, що відповідає їхньому хімічному складу.

Широка сумісність дозволяє використовувати один пристрій для різних акумуляторів без необхідності купувати кілька окремих зарядних станцій.

Вибір типу акумулятора за допомогою кнопки MODE

Кнопка MODE призначена для вибору режиму заряджання залежно від хімічного складу встановленого літієвого акумулятора.

Після встановлення елемента користувач може вибрати необхідний режим протягом перших дев'яти секунд.

Для стандартних Li-ion, сумісних високовольтних літієвих акумуляторів та LiFePO4 передбачені окремі налаштування кінцевої напруги заряджання.

Акумулятори Ni-MH та Ni-Cd визначаються автоматично, тому ручний вибір хімічного складу для них не потрібен.

Перед початком заряджання необхідно переконатися в правильності обраного режиму, оскільки використання невідповідної кінцевої напруги може призвести до пошкодження акумулятора.

Інтелектуальний розподіл зарядного струму

LiitoKala Lii-S12 EU оснащений системою керування зарядним струмом, яка враховує кількість встановлених акумуляторів та доступні можливості зарядних каналів.

Стандартний зарядний струм для циліндричних елементів становить 500 мА.

Для прискореної зарядки сумісних літієвих акумуляторів передбачено режим 1000 мА, доступний у спеціально виділених слотах.

Така система дозволяє поєднувати одночасне заряджання великої кількості елементів із можливістю швидшого відновлення заряду окремих акумуляторів.

При використанні прискореного режиму необхідно враховувати максимально допустимий зарядний струм конкретного елемента.

Прискорена зарядка у шести слотах

Для літій-іонних акумуляторів, що допускають підвищений зарядний струм, передбачена можливість зарядки струмом до 1000 мА.

Цей режим доступний у шести непарних слотах: №1, №3, №5, №7, №9 та №11.

Підвищений струм особливо зручний під час заряджання акумуляторів великої ємності, що використовуються в потужних світлодіодних ліхтарях та іншому обладнанні з високим енергоспоживанням.

У разі необхідності заряджання великої кількості елементів одночасно пристрій використовує розподіл струму відповідно до можливостей системи живлення.

Для компактних акумуляторів невеликої ємності слід використовувати лише струм, дозволений їх виробником.

Великий інформативний LCD-дисплей

Зарядний пристрій оснащений рідкокристалічним дисплеєм, що дозволяє контролювати основні параметри роботи.

На екрані відображаються напруга акумулятора, зарядний струм, тривалість заряджання та приблизний відсоток заряду.

Ця інформація допомагає відстежувати стан встановлених елементів та визначати ступінь завершення процесу заряджання.

Дисплей також відображає службові повідомлення, що вказують на режим очікування або виявлення несправного акумулятора.

Наявність LCD-екрану робить керування великою кількістю зарядних каналів зручнішим і наочнішим.

Груповий моніторинг зарядних каналів

Для зручного перегляду інформації 12 зарядних слотів розділені на три групи по чотири канали.

Керування здійснюється окремими кнопками 1–4, 5–8 та 9–12, кожна з яких призначена для вибору відповідної групи акумуляторів.

Після перемикання на дисплеї відображаються параметри обраних каналів.

Така організація інтерфейсу дозволяє послідовно контролювати всі встановлені акумулятори без перевантаження екрана великою кількістю інформації.

Групове відображення особливо зручне під час одночасного заряджання восьми, десяти або дванадцяти елементів.

Управління підсвічуванням дисплея

LiitoKala Lii-S12 EU передбачає можливість зміни режиму роботи підсвічування LCD-дисплея.

Тривале натискання однієї з кнопок вибору групи дозволяє перемикати підсвічування між постійним світінням та автоматичним вимкненням.

Постійне підсвічування зручне, коли потрібно безперервно контролювати процес заряджання.

Автоматичне вимкнення допомагає зменшити енергоспоживання та яскравість екрана, коли постійне відображення інформації не потрібне.

Два додаткові порти для акумуляторів 9 В

Окрім основних циліндричних слотів, зарядний пристрій оснащений двома окремими портами для сумісних акумуляторів типу «Крона».

Ці порти дають змогу заряджати акумулятори 9 В без використання окремого зарядного обладнання.

Для кожного порту передбачений зарядний струм 85 мА.

Така можливість корисна під час обслуговування акумуляторів вимірювальних приладів, радіомікрофонів та іншої техніки, що використовує відповідні акумуляторні елементи живлення.

Перед заряджанням необхідно переконатися, що акумулятор «Крона» сумісний із передбаченим режимом. Одноразові батарейки 9 В заряджати не можна.

Функція активації глибоко розряджених акумуляторів

LiitoKala Lii-S12 EU підтримує функцію 0V Activation, призначену для спроби відновлення процесу заряджання сумісних літій-іонних акумуляторів із дуже низькою напругою.

При виявленні глибоко розрядженого елемента система може розпочати попередню зарядку малим струмом, поступово підвищуючи напругу до робочого рівня.

Після досягнення необхідних умов пристрій переходить до звичайного алгоритму заряджання.

Можливість активації залежить від фактичного стану акумулятора та особливостей його захисної електроніки.

Ця функція не призначена для відновлення фізично пошкоджених, здутих, протікаючих або перегрітих елементів.

Індивідуальна світлодіодна індикація

Кожен основний зарядний слот оснащений власним світлодіодним індикатором, що відображає поточний стан процесу.

Червоний колір вказує на активне заряджання акумулятора.

Зелений колір означає успішне завершення циклу заряджання.

Миготіння червоного індикатора сигналізує про виявлення помилки або несправності відповідного елемента.

Поєднання окремих світлодіодів та LCD-дисплея дозволяє швидко оцінювати стан зарядних каналів.

Автоматичне виявлення несправних акумуляторів

Вбудована електронна система контролює стан встановлених акумуляторів і виявляє окремі нештатні ситуації.

За відсутності акумулятора на дисплеї може відображатися повідомлення «null», що означає режим очікування відповідного каналу.

Якщо пристрій виявляє несправний елемент або умови, що перешкоджають нормальному заряджанню, на екрані з’являється повідомлення «Err».

У разі виникнення помилки заряджання відповідного каналу припиняється або блокується, а світлодіодний індикатор попереджає користувача про проблему.

Це допомагає своєчасно виявляти акумулятори, що потребують додаткової перевірки або заміни.

Багаторівнева система електронного захисту

LiitoKala Lii-S12 EU оснащений комплексом захисних функцій, призначених для підвищення безпеки заряджання акумуляторів.

Захист від перезарядження контролює завершення процесу заряджання після досягнення передбачених параметрів.

Система виявлення надмірного розряду допомагає визначати акумулятори зі зниженою напругою та обирати допустимий режим подальшої роботи.

Захист від короткого замикання запобігає нормальній подачі струму у разі виникнення аварійного з'єднання контактів.

Автоматичне визначення полярності знижує ризик помилок під час встановлення циліндричних акумуляторів.

Незалежне керування каналами забезпечує індивідуальний контроль кожного елемента живлення.

Сумісність з акумуляторами різних розмірів

Конструкція зарядних слотів передбачає встановлення циліндричних акумуляторів різних типорозмірів.

Пристрій підтримує поширені літієві формати 18650, 26650, 20700, а також компактні елементи 14500, 16340 та інші сумісні розміри.

Для нікель-металгідридних та нікель-кадмієвих акумуляторів передбачена сумісність із форматами AA, AAA, A, SC та C.

Рухомі контакти дозволяють адаптувати посадкове місце до довжини акумулятора.

При використанні елементів із вбудованою захисною платою необхідно враховувати можливе збільшення їх фактичної довжини.

Живлення від зовнішнього адаптера

LiitoKala Lii-S12 EU працює від зовнішнього джерела постійного струму з вихідними параметрами 12 В / 3,5 А.

До комплекту входить мережевий адаптер живлення, призначений для підключення зарядної станції до побутової електромережі.

Використання окремого блоку живлення забезпечує необхідну енергію для одночасної роботи декількох зарядних каналів.

При заміні адаптера необхідно використовувати джерело з відповідною напругою, допустимим струмом та правильною полярністю вихідного роз'єму.

Використання для обслуговування великої кількості акумуляторів

LiitoKala Lii-S12 EU підходить для користувачів, яким необхідно регулярно заряджати велику кількість акумуляторів різних типів.

Пристрій зручний для обслуговування елементів живлення ліхтарів, вимірювальних приладів, радіопристроїв, портативної електроніки та іншого обладнання.

Велика кількість незалежних каналів дозволяє зменшити необхідність послідовного заряджання окремих комплектів акумуляторів.

Можливість контролювати параметри кожної групи робить цю модель практичним рішенням для домашнього використання, майстерень та сервісних центрів.

Рекомендації щодо безпечної експлуатації

Перед встановленням акумулятора необхідно перевірити його хімічний склад, допустиму кінцеву зарядну напругу та рекомендований зарядний струм.

Для літієвих акумуляторів слід обирати режим, що відповідає вимогам виробника конкретного елемента.

Не допускається заряджання одноразових батарейок, пошкоджених, здутих, протікаючих або перегрітих акумуляторів.

Пристрій необхідно розміщувати в сухому, добре провітрюваному приміщенні на рівній негорючій поверхні.

Після завершення заряджання рекомендується вийняти акумулятори та відключити зарядну станцію від джерела живлення.

Застосування:

• Зарядка циліндричних літій-іонних акумуляторів Li-ion.
• Зарядка сумісних високовольтних літієвих акумуляторів з кінцевою напругою 4,35 В.
• Обслуговування літій-залізо-фосфатних акумуляторів LiFePO4.
• Зарядка нікель-металгідридних Ni-MH та нікель-кадмієвих Ni-Cd елементів.
• Зарядка сумісних акумуляторів 9 В типу «Крона».
• Обслуговування акумуляторів ручних та налобних ліхтарів.
• Заряджання елементів живлення вимірювальних приладів.
• Обслуговування акумуляторів радіопристроїв та портативної електроніки.
• Одночасне заряджання великої кількості акумуляторів різних типорозмірів.
• Використання в домашніх умовах, майстернях та сервісних центрах.

Основні переваги:

• 12 незалежних зарядних каналів для циліндричних акумуляторів.
• Два додаткові порти для акумуляторів 9 В типу «Крона».
• Автоматичне визначення полярності Auto-Polarity Detect.
• Підтримка Li-ion, LiFePO4, Ni-MH та Ni-Cd акумуляторів.
• Окремий режим для сумісних літієвих елементів з кінцевою напругою 4,35 В.
• Інтелектуальний розподіл зарядного струму.
• Прискорена зарядка до 1000 мА у шести виділених слотах.
• Великий LCD-дисплей із груповим відображенням параметрів.
• Відображення напруги, зарядного струму, часу та рівня заряду.
• Індивідуальні світлодіодні індикатори для кожного основного каналу.
• Функція активації глибоко розряджених літій-іонних акумуляторів.
• Автоматичне виявлення несправних елементів.
• Індикація помилок на дисплеї.
• Захист від перезарядження та короткого замикання.
• Керування підсвічуванням LCD-дисплея.
• Підтримка різних типорозмірів циліндричних акумуляторів.
• Зовнішній мережевий адаптер живлення в комплекті.

Технічні характеристики:

• Кількість незалежних каналів для циліндричних акумуляторів: 12.
• Додаткові зарядні порти: 2 для акумуляторів 9 В типу «Крона».
• Управління: мікропроцесорне.
• Визначення полярності: автоматичне (Auto-Polarity Detect).
• Вхідна напруга: DC 12 В.
• Вхідний струм: 3,5 А.
• Номінальна потужність вхідного живлення: 42 Вт.
• Вихідна напруга для Ni-MH/Ni-Cd: 1,48–1,50 В.
• Вихідна напруга для LiFePO4: 3,65 В.
• Вихідна напруга для стандартних Li-ion: 4,20 В.
• Режим зарядки сумісних високовольтних літієвих акумуляторів: 4,35 В.
• Вихідна напруга для акумуляторів «Крона»: 9,0 В.
• Стандартний зарядний струм циліндричних акумуляторів: 500 мА.
• Максимальний зарядний струм Li-ion/IMR/LiFePO4: 1000 мА у слотах №1, №3, №5, №7, №9 та №11.
• Заявлений режим заряджання Ni-MH/Ni-Cd: 500 мА, до 8 каналів одночасно.
• Зарядний струм акумуляторів 9 В: 85 мА на кожен порт.
• Сумісні типорозміри Li-ion/IMR/LiFePO4: 26650, 20700, 18650, 18490, 17700, 17500, 17335, 16340 (RCR123), 14500, 10440.
• Сумісні типорозміри Ni-MH/Ni-Cd: AA, AAA, A, SC, C (R14).
• Додатковий сумісний формат: перезаряджувані акумулятори 9 В типу «Крона».
• Дисплей: LCD з підсвічуванням.
• Параметри, що відображаються: напруга, зарядний струм, час заряджання, відсоток заряду.
• Групи відображення: канали 1–4, 5–8, 9–12.
• Кнопки керування: MODE, 1–4, 5–8, 9–12.
• Час початкового вибору типу літієвого акумулятора: 9 секунд після встановлення.
• Індикація основних каналів: двоколірна світлодіодна (LED).
• Червоний індикатор: активна зарядка.
• Зелений індикатор: завершення заряджання.
• Миготливий червоний індикатор: виявлення помилки.
• Повідомлення «null»: режим очікування.
• Повідомлення «Err»: несправність акумулятора або помилка заряджання.
• Функція активації глибоко розряджених літій-іонних акумуляторів: передбачена.
• Захисні функції: від перезарядження, надмірного розрядження, короткого замикання та неправильного підключення.
• Автоматичне виявлення несправних акумуляторів: передбачено.
• Розміри пристрою: 287 × 143 × 35 мм.
• Вага упаковки: близько 920 г.

Комплектація:

• Зарядний пристрій LiitoKala Lii-S12 EU - 1 шт.
• Мережевий адаптер живлення 12 В / 3,5 А - 1 шт.
• Посібник користувача - 1 шт.
